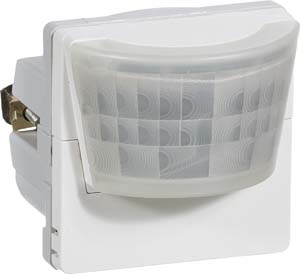

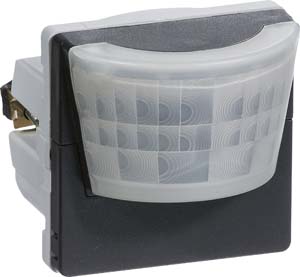

LK FUGA® indsats PIR 180° 230 V 10A
FUGA PIR 230 V 10A er en passiv infrarød sensor, beregnet til indendørs brug . PIR'en anvendes til styring af lys i gangarealer, kontorer, mødelokaler og skoleklasser. PIR'en kan dække et område på (18x9)m ~162 m². Hvis en stillesidende person skal detekteres vil området være (12x6)m ~ 72 m². PIR'en kan indstilles til at fungere på 3 forskellige måder: Timer, Manuel, Slavefunktion. Når PIR'en anvendes i slavefunktion kan flere PIR'en sammenkobles for større dækning. PIR'en er beregnet for montering i alle typer planforsænkede dåser, underlag samt panelunderlag.
- Varianter:
  | ||
| Farve: | koksgrå |
| LK nummer: | 506D8306 |
| EL nummer: | 1024000991 |
| EAN nummer: | 5703302135207 |
| Varegruppe: | 24.90 |
| Katalog: | Side 192 (Årgang 2016) |
| Pakkestørrelse: | 1 stk. |
Køb produktet hos en af følgende grossister:
PIR sensoren har skrueklemmer for tilslutning af 1,5 til 2,5 mm² stiv ledning. PIR'en har 3 forskellige funktioner : timer, manuel og slave. På fronten kan dækningsområde, følsomhed, lysniveau, timertid og grundfunktion indstilles.
Tekniske data
Miljødata
Tekniske data
| Kapslingsklasse: | IP20 |
| Mærkespænding: | 230 V ac. / 50 Hz |
| Belastning: | Glødelamper 2300 W |
| Egetforbrug: | < 1,0 W |
| Timerindstilling: | Trinløst fra 2 sek. til 20 min |
| Monteringshøjde: | 2,15 meter |
| Rækkevidde bevægelse: | 9 x 18,0 m ved 25 °C. |
| Rækkevidde tilstedeværelse: | 6 x 12 meter ved 25 °C |
| Dækningsvinkel vandret: | 180° i 2 zoner a' 90° |
| Lysniveau indstilling: | 0 - 1000 lux |
| Opvarmningstid: | < 30 sek |
| Klemmer: | Max. 2 x 2,5 mm² |
| Antal slave-PIR: | Anbefalet Max. 5 stk. |
| Antal trykkontakter: | Anbefalet Max. 5 stk. |
| Luftfugtighed: | 5 - 95 % RH. |
| Omgivelsestemperatur: | - 5 °C til + 45 °C |
| Standarder: | EN 60669-2-1, EN 61000-6-1, EN 61000-6-3 |
| Direktiver: | EMC 89/336/EEC - LVD 73/23/EEC |
| Farver: | Vejledende RAL værdier. Hvid RAL 9016, Lysegrå RAL 7035/9018, Koksgrå RAL 7015/7016 |
| Miljø: | PVC fri, Halogenfri, Overholder RoHS direktivet |
| Dækningsvinkel vandret: | 5 x 10 meter ved 25 °C |
| Dækningsvinkel lodret: | 4° op, 56° ned |
| Forbehold | LK FUGA-rammer, -dåser og underlag er testet sammen med LK FUGA-indsatse. Schneider Electric kan ikke garantere for kvaliteten og overholdelse af gældende standarder, såfremt LK FUGA-produkter anvendes med produkter fra andre fabrikater. |
Miljødata
| Kviksølvfri | Ja |
| Sustainable packaging | Nej |
| Pakke med genbrugspap | Yes |
| Emballage uden plast | No |
| SCIP-nummer | 65177741-4980-4004-a29f-82936c190446 |
| Returnering | No |
| WEEE-mærkning | Produktet skal bortskaffes på et marked i den europæiske union i henhold til specifik affaldsindsamling og må aldrig bortskaffes sammen med husholdningsaffald. |
