Produktbeskrivelse:
Farve
-
Varenummer
120B1021
EL nummer
1086012927
EAN nummer
5703302026307
Varegruppe
26.25
Katalog
Side i katalog ikke angivet
Anvendelse:

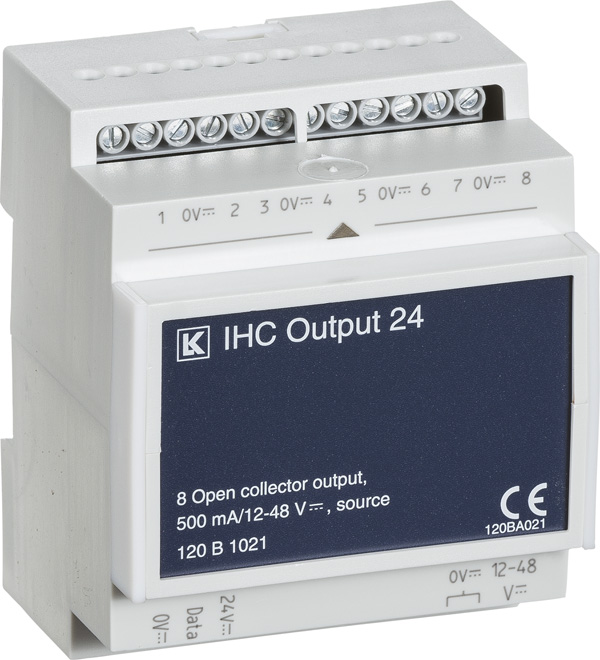

Outputmodulet anvendes til kobling af 8 stk. 12-48 V DC. belastninger f.eks. varmesækningselementer, lysdioder, kontrollamper og styresystemer.
Konstruktion:
Outputmodulet for 24 V DC. har 8 transistorudgange. Disse 8 udgange kan kobles til separat spændingsforsyning. Spændingsforsyningen skal være SELV. Modulets udgange er aktive høje (på den eksternt tilsluttede spændingsforsynings niveau). Udgangene er beskyttede med spærredioder i forhold til 0 V DC. Ved tilkobling af kontaktorer behøves ikke anden sikring mod induktionsspændinger ind på modulet.
Tekniske data: | |
| Strømforsyning: | 20-28 V DC Max. 5 % ripple, nom. 24 V DC SELV |
| Egetforbrug: | 10 mA @ 24 V DC |
| Egeneffekt: | Max. 0,25 W + Max. 1 W pr. udgang |
| Antal udgange: | 8 |
| Udgangstrin: | PNP transistorudgang (pull up) med seperat spændingsforsyning. (Internt spændingsfald = 2 V @ 500 mA) |
| Udgangsspænding externt tilsluttet: | 12-48 V DC |
| Udgangsstrøm: | Max. 500 mA pr. udgang |
| Maks. kabellængde: | Datalinie: 100 m |
| Anbefalet kabeltype: | Til data og 24 V: IHC LINK NOPOVIC |
| Omgivelsestemperatur: | - 20 °C til + 50 °C |
| Luftfugtighed: | 5 - 95 % rel. Ikke kondenserende |
| Kapslingsklasse: | IP20 |
| Tilslutninger: | 3 til strømforsyning og datalinie. 1 til ekstern 12-48 V DC for udgange. 2 til ekstern 0 V DC for udgange. 8 til udgangssignaler. 4 til 0 V for udgangssignaler. (NB. Skal overholde SELV) |
| Skrueklemmer: | Max. 2x1,5 mm² med trådbeskytter |
| Modulbredde: | 72 mm |
| Standarder: | EN61000-6-3, EN 61000-6-1 |
| Direktiver: | 89/336/EØF |
