PIR-kontrolenhed for ekstern sensor

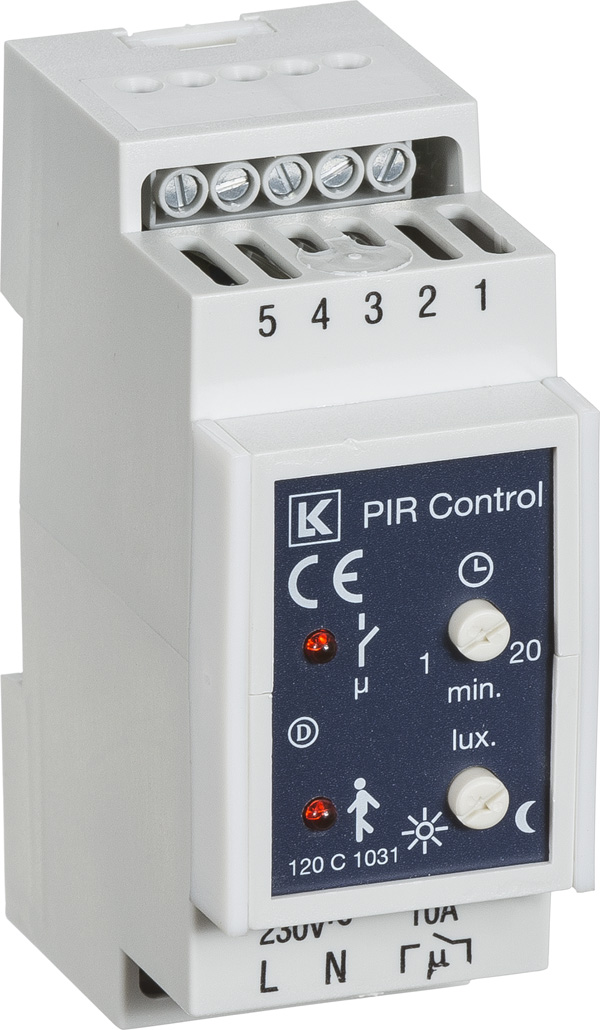

Billede:
Produktbeskrivelse:
Farve
grå
Varenummer
120C1031
EL nummer
1024000797
EAN nummer
5703302122115
Varegruppe
24.90
Katalog
Side i katalog ikke angivet
Anvendelse:
PIR-kontrol sammen med en eller flere PIR-sensorer udgør en automatisk styring af belysnings- og varmestyringsanlæg. Sammen kan timer og PIR-funktionen udnyttes som en trappeautomatfunktion. Trappetryk tilsluttes parallelt til 24 V styreledningerne. For at øge dækningsområdet kan der på en PIR kontrolenhed tilsluttes et begrænset antal sensorer. Selve lysføleren er indbygget i PIR-sensoren. Der må kun tilsluttes en lysføler pr. kontrolenhed.
Konstruktion:
PIR Kontrollen har en 24 V strømforsyning til PIR-sensoren, relæ med 230 V sluttekontakt, timer, lysniveauregulering (skumringsfunktion). Aktiveres PIR-sensoren startes timer, der holder relækontakten sluttet i den indstillede tid (1-20 min.) indstilles på enhedens justerknap. Lysniveauet for skumringsfunktionen stilles på justerskrue. Ønskes timeren aktiveret i fuldt dagslys drejes justerskruen helt med uret. Til indikation af kontrolenhedens status, er der på forsiden placeret en lysdiode.
Tekniske data: | |
| Kapslingsklasse: | IP20 |
| Mærkestrøm: | 10 A |
| Mærkespænding: | 230 V |
| Kontaktudgang relæ: | Slutte 10 A cos ? =0,65, potentialfri. Se belastningsskema. |
| Sensorinstallation: | Galvanisk adskilt 24 V svagstrømsledning |
| Ledningslængde: | Max. 100 m |
| Antal sensorer: | Max. 3 stk. PIR af samme type: FUGA eller OPUS73. Max. 5 stk. OPUS66 PIR |
| Antal lysfølere: | Max. 1 stk. tilsluttet |
| Skrueterminaler: | 9 stk. hver for Max. 2x2,5 mm² |
| Timerområde: | 1 - 20 min |
| Lysniveau indstilling: | 10 - 1000 lux |
| Modulbredde: | 36 mm |
| Egeneffekt: | 3,0 W |
| Skruetype: | Kombikrydskærv pozidriv nr. 1 |
| Tilspændingsmoment: | 0,8 Nm |
Vejledning:
Måltegning:
