Dåser for pladelofter type PL 52/20 mm

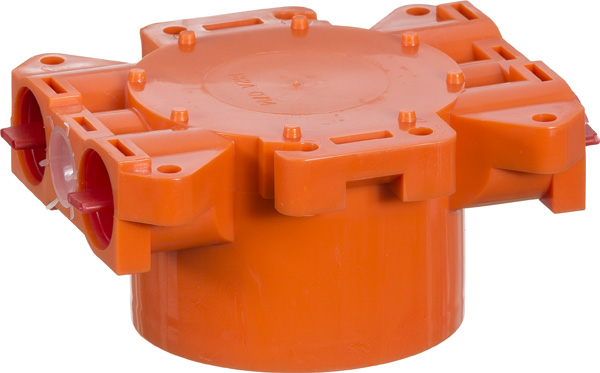

Billede:



Produktbeskrivelse:
Farve
-
Varenummer
182A0221
EL nummer
1020001745
EAN nummer
5703302033046
Varegruppe
20.10
Katalog
Side 435 (Årgang 2016)


Anvendelse:
Velegnet til anvendelse sammen med lampeudtag, lampestikkontakt og kan ydermere anvendes ved på- eller indbygning af armatur. Anvendes til helt planforsænket indbygning i alle typer pladelofter, gipslofter, listelofter, forsænkede og nedhængte lofter. Fjernes dåsens bund, kan den monteres i forlængelse af en eksisterende loftsdåse. Anvendes i forbindelse med 20 mm korrugerede rør. NB: I forordet til afsnit 11 vises belastningen ved forskellige anvendelsesmuligheder.
Konstruktion:
Er forsynet med 4 stk. tude for 20 mm korrugerede- og almindelige rør samt 2 stk. tude for 16 mm rør. I tudene kan der også aflastes kabler. Kan suppleres med clips til aflastning af rør. PL dåsens højde er 52 mm. PL dåsen opfylder kravene til 850 °C glødetrådsprøven.

Tekniske data:
Antal ledningsender i dåse ved montage af lampeudtag/komfurudtag:1,5 mm² ledning 20 stk. 2,5 mm² ledning 15 stk.
Miljø:PVC fri, Halogenfri, Overholder RoHS direktivet




Vejledning:

019D5030

Måltegning:
