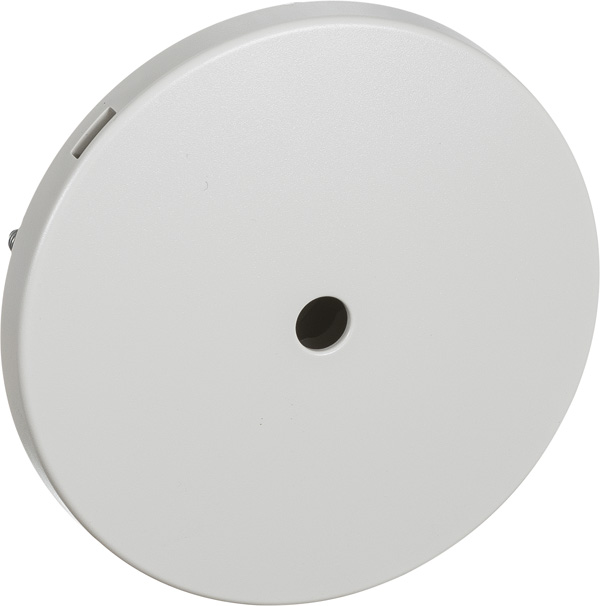

Lampeudtag rund Ø83 lampeudtag 5-polet 16A/440V
Billede:
Produktbeskrivelse:
Farve
lysegrå
Varenummer
183A5016
EL nummer
1020002003
EAN nummer
5703302153560
Varegruppe
20.10
Katalog
Side 442 (Årgang 2016)
Anvendelse:
Monteres i PL- eller PV-dåser med de pre-monterede maskinskruer. Kan endvidere monteres i FUGA indmurings- eller indstøbningsdåse med afbryderskruer (følger ikke med). Udtaget er beregnet til montage af op til 2 tilledninger, jf SB § 521.8.3
Konstruktion:
Der er mulighed for ledning indførsel i siden, der medfølger prop for afblænding af hul i dæksel. Lampeudtaget er forsynet med en aflastningsbøjle der gør det muligt at montere ledningen før aflastning.
Tekniske data: | |
| Kapslingsklasse: | IP20 |
| Mærkestrøm: | 16 A |
| Mærkespænding: | 440 V |
| Tilslutningsklemmer tilgang: | Max. 4 stk. 1,5 mm² / 3 stk. 2,5 mm² ledning |
| Tilslutningsklemmer afgang: | Max. 2 stk. 0,75 mm² / 1 stk. 1,5 mm² mangekoret ledning |
| Ledningshul: | Ø7,0 mm Opboring til 11,0 mm |
| Ledningsbelastning: | Max. 5,0 kg (se belastningsskema) |
| Tilspændingsmoment: | Anbefalet: 0,8 Nm |
| Miljø: | PVC fri, Halogenfri, Overholder RoHS direktivet |
Vejledning:
