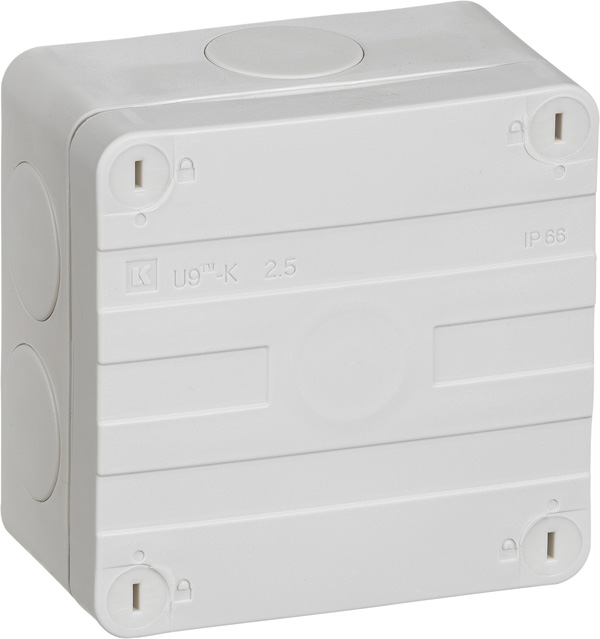

Universaldåse type U9™ - K 2,5 mm²
Billede:
Produktbeskrivelse:
Farve
lysegrå
Varenummer
185A5500
EL nummer
1021016632
EAN nummer
5703302091169
Varegruppe
21.40
Katalog
Side 463 (Årgang 2013)
Anvendelse:
Leveres med dæksel og anvendes som forgreningsdåse, samledåse, udtagsdåse m.v. Med monterede forskruninger opnås tæthedsklasse IP66. Anvendes de indstøbte membraner er tæthedsklassen IP55. Kan fastgøres direkte på kabelbakke eller ved anvendelse af specielt kabelbakkebeslag.
Konstruktion:
Der er 7 stk. 25 mm indstøbte membraner på dåsens sider, fordelt med følgende antal på hver side: 2-2-2-1. M25x1,5 forskruninger kan anvendes i dåsens sider uden omløber. I dåsens bund er der 2 stk. Ø 20 mm indstøbte membraner og i låget er der mulighed for montering af 1 stk. M20 forskruning med omløber. 5-leder klemrække kan fastgøres i dåsens bund typisk med 3x15 mm selvskærende skruer for plast.
Tekniske data: | |
| Kapslingsklasse: | IP55 - IP66 |
| Omgivelsestemperatur: | - 40 °C til + 70 °C |
| Godkendelse: | DEMKO, NEMKO, SEMKO |
| Direktiver: | 73/23 EEC |
| Standarder: | EN 60670, 998-1, 998-2-5 |
| Tilbehør: | 024K0020 Forskruning, M20 m. aflastning. |
| Tilbehør: | 024K0021 Forskruning M25. |
Vejledning:
Artikel:
Måltegning:
