Produktbeskrivelse:
Farve
hvid
Varenummer
501D6061
EL nummer
1017060430
EAN nummer
5703302166423
Varegruppe
17.20
Katalog
Side i katalog ikke angivet
Tilbehør:
530D5061
Anvendelse:
Stikkontakt for bolig installationer eller lignende Sikre overførsel af jord uden at anvende adaptere eller udskiftning af stikpropper. Den primære befæstelse i dåser og underlag sker via de medleverede klostykker Sekundært via skrue for teknisk monteringsramme i front af FUGA AIR dåser. Tertiært via skruetårnene i bunden af dåsen. Ved anvendelse af FUGA SLIM, skal befæstelse gøres via skruetårnene i bunden af dåsen. Beregnet til planforsænket montage i FUGA dåser for indmuring, indstøbning, isætning forfra og blankmur, samt på FUGA BASELINE underlag med 14mm høj ramme (panelunderlag kræver 21mm høj ramme) og FUGA SOFTLINE 49mm underlag.
Konstruktion:
Er konstrueret med pillesikring. Har dobbelte skrueløse klemmer for tilslutning med 1,5-2,5 mm² ledning. En leder pr. hul.
Tekniske data: | |
| Kapslingsklasse: | IP20 |
| Mærkestrøm: | 16 A |
| Mærkespænding: | 250 V AC / 50 Hz |
| Forsikring: | 16 A |
| Planforsænket montage: | Passer på alle FUGA AIR dåser. |
| Udvendig montage: | Passer 49mm SOFTLINE underlag, samt 1 modul BASELINE underlag med 14mm høj ramme |
| Pillesikring: | Ja |
| Terminaler: | Dobbelt skrueløse. |
| Ledning: | 1,5-2,5 mm² stiv, flertrådet el. mangetrådet ledning. En leder pr. hul. |
| Farver: | Vejledende RAL værdier. Hvid RAL 9016, Lysegrå RAL 7035/9018, Koksgrå RAL 7015/7016 |
| Miljø: | PVC- og halogenfri. Overholder RoHS og ReaCH |
| Forbehold | LK FUGA-rammer, -dåser og underlag er testet sammen med LK FUGA-indsatse. Schneider Electric kan ikke garantere for kvaliteten og overholdelse af gældende standarder, såfremt LK FUGA-produkter anvendes med produkter fra andre fabrikater. |
Vejledning:

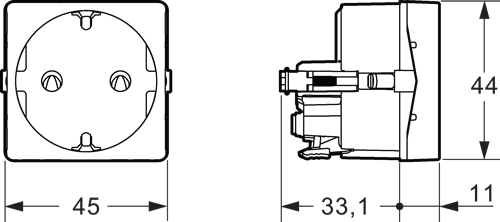

Måltegning:
