LK FUGA® indsats stikkontakt med pindjord 1 modul 2-pol med pindjord

Billede:



Produktbeskrivelse:
Farve
hvid
Varenummer
501D6071
EL nummer
1017048009
EAN nummer
5703302144896
Varegruppe
17.20
Katalog
Side 244 (Årgang 2016)


Tilbehør:

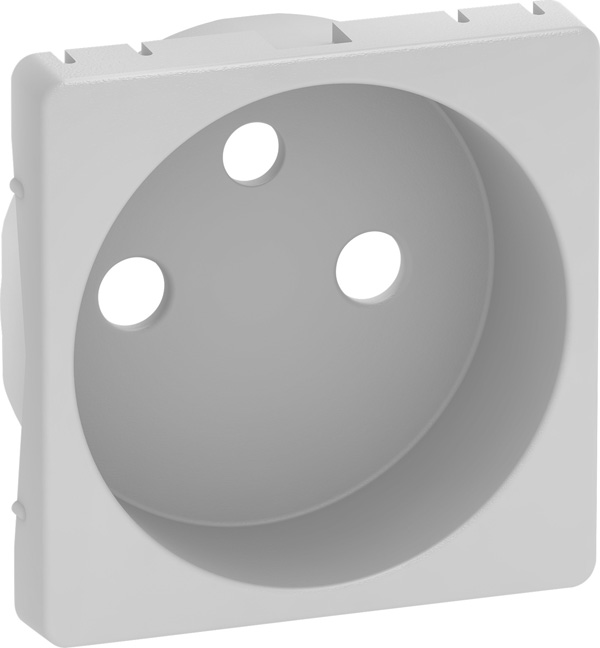

   530D5071 LK FUGA® ·tilbehør afdækning afdækning for stikkontakt med pindjord

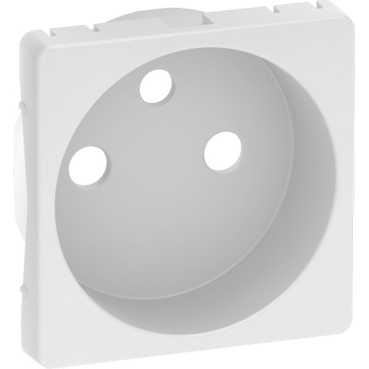

   530D6071 LK FUGA® ·tilbehør afdækning afdækning for stikkontakt med pindjord, lysegrå

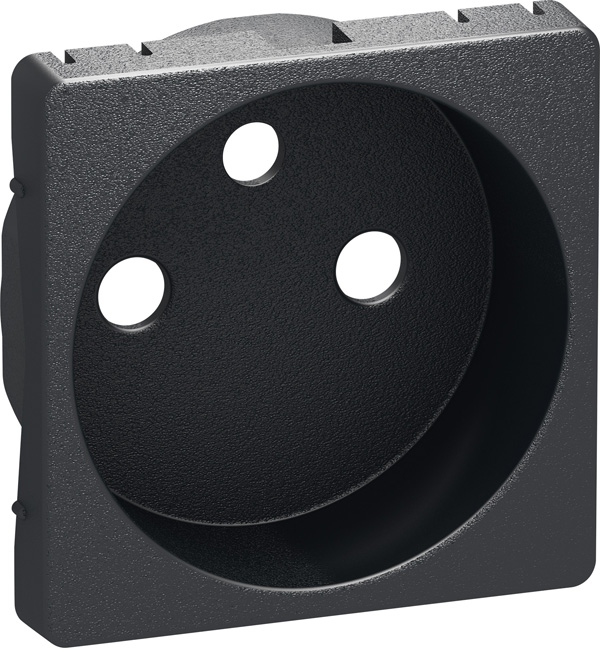

   530D8071 LK FUGA® ·tilbehør afdækning afdækning for stikkontakt med pindjord, hvid


Anvendelse:
Stikkontakt for bolig installationer eller lignende. Sikre overførsel af jord uden at anvende adaptore eller udskiftning af stikpropper. Den primære befæstigelse i dåser og underlag sker via de medleverede klostykker. Den sekundært via skrue for teknisk monteringsramme i front af dåse. Tertiært via skruetårne i bund af dåse. Beregnet til planforsænket montage i dåser for indmuring, indstøbning- og til isætning forfra, dåse for blankmur, samt på høje underlag og høje panelunderlag.
Konstruktion:
Afdækning er konstrueret med 15 mm krave. Har dobbelte skrueløse klemmer for tilslutning med 1,5-2,5 mm² ledning. En leder pr. hul.

Tekniske data:
Kapslingsklasse:IP20
Mærkestrøm:16 A
Mærkespænding:250 V AC / 50 Hz
BæredygtighedCradle to Cradle-certificeret
Forsikring:Max. 16 A
Planforsænket montage:Passer i alle LK FUGA Indstøbnings-, indmurings- og forfradåser.
Udvendig montage:BASELINE underlag, SOFTLINE underlag.
Pillesikring:Ja
Terminaler:Dobbelt skrueløse.
Ledning:1,5-2,5 mm² stiv, flertrådet el. mangetrådet ledning. En leder pr. hul.
Farver:Vejledende RAL værdier. Hvid RAL 9016, Lysegrå RAL 7035/9018, Koksgrå RAL 7015/7016
Farver:Hvid RAL 9016, Lysegrå RAL 7035/9018, Koksgrå RAL 7015/7016
Miljø:PVC fri, Halogenfri, Overholder RoHS direktivet
ForbeholdLK FUGA-rammer, -dåser og underlag er testet sammen med LK FUGA-indsatse. Schneider Electric kan ikke garantere for kvaliteten og overholdelse af gældende standarder, såfremt LK FUGA-produkter anvendes med produkter fra andre fabrikater.




Vejledning:


Måltegning:
