LK FUGA® indsats stikkontakt med sidejord 1½ modul

Billede:



Produktbeskrivelse:
Farve
hvid
Varenummer
501D6661
EL nummer
1017060498
EAN nummer
5703302166478
Varegruppe
17.20
Katalog
Side i katalog ikke angivet


Tilbehør:
   530D5661 LK FUGA® ·tilbehør afdækning for stikkontakt med sidejord 1½M

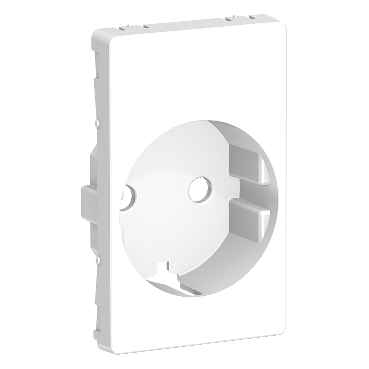

   530D6661 LK FUGA® ·tilbehør afdækning for stikkontakt med sidejord 1½M,

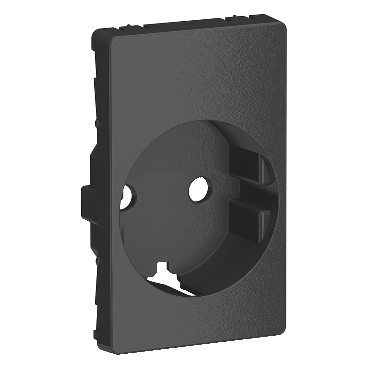

   530D8661 LK FUGA® ·tilbehør afdækning for stikkontakt med sidejord 1½M,

   580D6661 LK FUGA® antibakteriel afdækning for stikkontakt med sidejord 1½M,


Anvendelse:
Stikkontakt for bolig installationer eller lignende Sikre overførsel af jord uden at anvende adaptere eller udskiftning af stikpropper. Den primære befæstelse i dåser og underlag sker via de medleverede klostykker Sekundært via skrue for teknisk monteringsramme i front af FUGA AIR dåser. Tertiært via skruetårnene i bunden af dåsen. Beregnet til planforsænket montage i FUGA dåser for indmuring, indstøbning, isætning forfra og blankmur, samt på FUGA BASELINE underlag med 14mm høj ramme (panelunderlag kræver 21mm høj ramme) og FUGA SOFTLINE 49mm underlag.
Konstruktion:
Er konstrueret med pillesikring. Har dobbelte skrueløse klemmer for tilslutning med 1,5-2,5 mm² ledning. En leder pr. hul.

Tekniske data:
Kapslingsklasse:IP20
Mærkestrøm:16 A
Mærkespænding:250 V AC / 50 Hz
Forsikring:16 A
Planforsænket montage:Passer på alle FUGA AIR dåser.
Udvendig montage:Passer 49mm SOFTLINE underlag, samt 1 modul BASELINE underlag med 14mm høj ramme
Pillesikring:Ja
Terminaler:Dobbelt skrueløse.
Ledning:1,5-2,5 mm² stiv, flertrådet el. mangetrådet ledning. En leder pr. hul.
Farver:Vejledende RAL værdier. Hvid RAL 9016, Lysegrå RAL 7035/9018, Koksgrå RAL 7015/7016
Miljø:PVC- og halogenfri. Overholder RoHS og ReaCH
ForbeholdLK FUGA-rammer, -dåser og underlag er testet sammen med LK FUGA-indsatse. Schneider Electric kan ikke garantere for kvaliteten og overholdelse af gældende standarder, såfremt LK FUGA-produkter anvendes med produkter fra andre fabrikater.




Vejledning:


Måltegning:
