Produktbeskrivelse:

Anvendelse:

Klipses i kanaler med 80 mm front og dybde på min 34 mm. Ved kanaler med 119 mm front skal endvidere anvendes kanaldåsekobling. Kan endvidere monteres i div. fabrikater af kanaler og C-profiler. Fastgørelse sker vha. låseknap eller evt. konsolfod. Kan også monteres med LK FUGA indsatse (vha. træskruer). Montering af 1 modul indsatse kræver brug af overgangsrammer. Sammenbygning af dåser sker vha. mellemrør for sammenbygning.

Konstruktion:

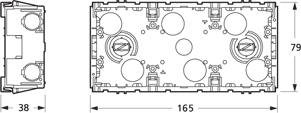

Er i siderne forsynet med 16 stk. og i bunden med 6 stk. 16 mm udslagsblanketter for kabel. Blanketter kan forsynes med kabelaflastning (kabel Ø 10-14,5 mm) eller universalaflastning (kabel Ø 3-16 mm). Er forsynet med klipsbart skillestykke, der kan adskille dåsen i separate rum.

Vejledning:
