Dåser for pladelofter type PL 35/16 mm

Billede:



Produktbeskrivelse:
Farve
-
Varenummer
504R4222
EL nummer
1020007529
EAN nummer
5703302130134
Varegruppe
20.10
Katalog
Side 434 (Årgang 2016)


Anvendelse:
Velegnet til anvendelse sammen med lampeudtag, lampestikkontakt og kan ydermere anvendes ved på- eller indbygning af armatur. Dåsen er specielt beregnet til montage ved nedsænkning af lofter, kassettelofter og lofter bestående af 2 lag; forskalling og loftbeklædning. Fjernes dåsens bund, kan den monteres i forlængelse af en eksisterende loftsdåse. Dåsen kan også monteres i loftsforskallinger uden at gennembryde dampspærren. NB: I forordet til afsnit 11 vises belastningen ved forskellige anvendelsesmuligheder.
Konstruktion:
Er forsynet med 2 x 3 indføringer med påmonteret tripelaflastning, som kan aflaste kabler med en diameter fra 8 mm til 15 mm. Rør aflastes ved at montere røraflastningen LK nr. 504R4225 på rørenden, hvorefter røraflastningens tud trykkes ind i trippelaflastningen. PL dåsen opfylder kravene til 850 °C glødetrådsprøven.

Tekniske data:
Antal ledningsender i dåse ved montage af lampeudtag/komfurudtag:1,5 mm² ledning 10 stk. 2,5 mm² ledning 6 stk.
Miljø:PVC fri, Halogenfri, Overholder RoHS direktivet




Vejledning:

019D7693
019D7694

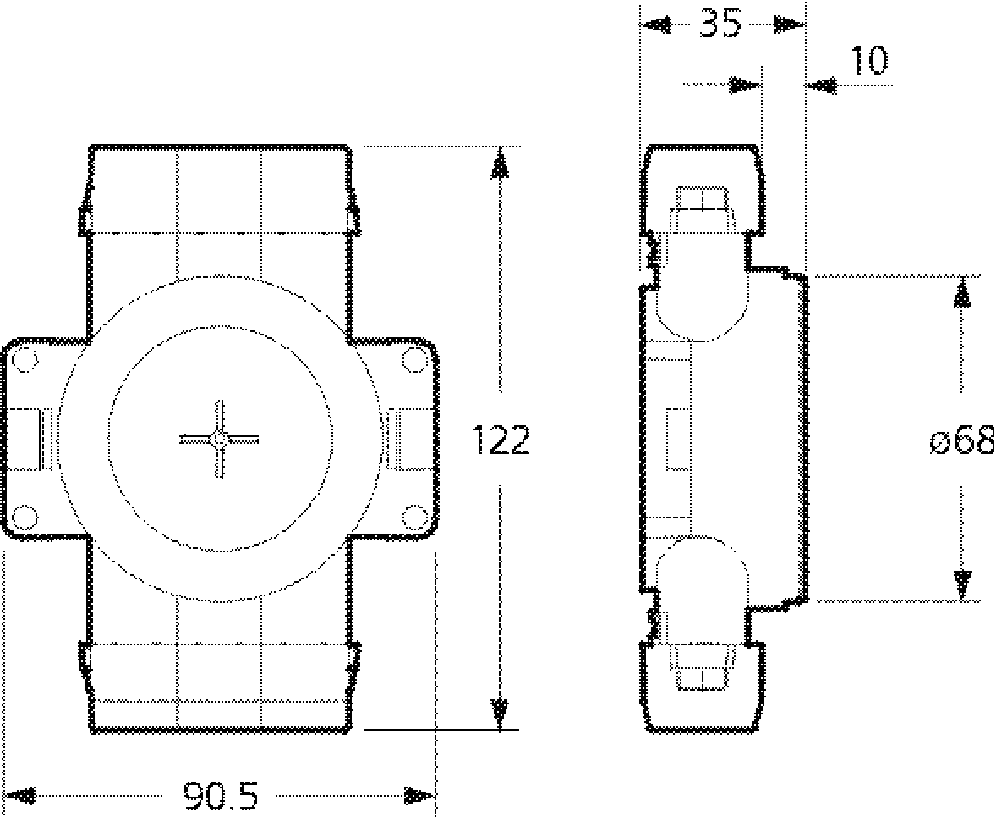

Måltegning:
