Dåser vindtæt for pladelofter type PL 55/16 mm

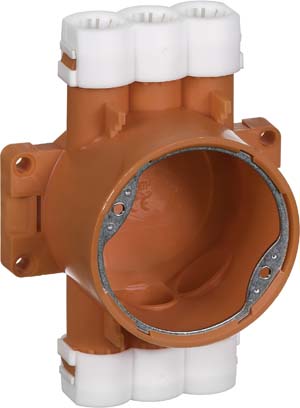

Billede:



Produktbeskrivelse:
Farve
-
Varenummer
504R4223
EL nummer
1020007532
EAN nummer
5703302130141
Varegruppe
20.10
Katalog
Side 433 (Årgang 2016)


Anvendelse:
Velegnet til anvendelse sammen med lampeudtag, lampestikkontakt og kan ydermere anvendes ved på- eller indbygning af armatur. Anvendes til helt planforsænket indbygning i alle typer pladelofter, gipslofter, listelofter, forsænkede og nedhængte lofter. Dåsen passer til et 19 mm forskallingsbræt. Hvis afstandsrippen fjernes, kan dåsen tilpasses et 22 eller 25 mm Forskallingsbræt NB: I forordet til afsnit 11 vises belastningen ved forskellige anvendelsesmuligheder.
Konstruktion:
Er forsynet med 2 x 3 indføringer med påmonteret tripelaflastninger og vindtæt membran, hvori der kan aflastes kabler med en diameter fra 8 mm til 15 mm. Rør aflastes ved at montere røraflastningen LK nr. 504R4225 på rørenden, hvorefter røraflastningens tud trykkes ind i trippelaflastningen. Den vindtætte membran skal gennembrydes inden kabel eller røraflastning monteres. PL dåsen opfylder kravene til 850 °C glødetrådsprøven.

Tekniske data:
Antal ledningsender i dåse ved montage af lampeudtag/komfurudtag:1,5 mm² ledning 20 stk. 2,5 mm² ledning 15 stk.
Miljø:PVC fri, Halogenfri, Overholder RoHS direktivet




Vejledning:

019D7693
019D7694

Måltegning:
