Produktbeskrivelse:
Farve
hvid
Varenummer
505D6103
EL nummer
1067003395
EAN nummer
5703302127172
Varegruppe
67.99
Katalog
Side 359 (Årgang 2016)
Tilbehør:
530D5103
Anvendelse:
Anvendes hvor der ønskes lysdæmpning som kan fjernbetjenes trådløst. Lysdæmperen kan ved hjælp af simpel programmering kobles sammen med andre LK IHC Wireless komponenter. Hvis der ønskes en mere avanceret programmering kan lysdæmperen kobles til LK IHC controller Visual 2 eller nyere. Der garanteres ikke fuld funktionalitet for CFL- og LED lyskilder; følg altid lyskildefabrikantens anvisninger. Lysdæmperen må ikke anvendes til ikke-dæmpbare lyskilder.
Konstruktion:

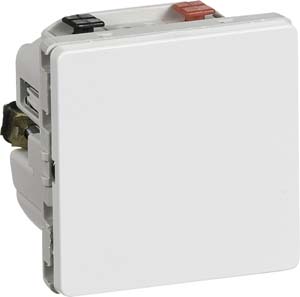

Universal lysdæmperen er en lysdæmper, som kun kan fjernbetjenes. Der er ingen betjening på fronten. For at få adgang til programmeringsknapperne og lysdioden skal afdækningen afmonteres. Universal lysdæmperen skal monteres i dåse eller på underlag. Lysdæmperen er universal og kan dæmpe glødelamper og både jernkerne-og elektroniske transformere, dog ikke samtidig.
Tekniske data: | |
| Kapslingsklasse: | IP20 |
| Sendefrekvens: | 868 MHz |
| Luftfugtighed: | 20 % - 95 ,% ikke kondenserende |
| EMC direktiv: | 89/336/EEC. |
| Standarder: | EN 61000-6-2, EN 61000-6-3, ETSI EN300220, ETSI EN301489. |
| R&TTE direktiv: | 99/5/EEC |
| Eget forbrug: | Max. 4 W (Ved fuldlast), Standby < 1 W |
| Mærkeeffekt: | Max. 1,1 A, Typer belastninger: 20-250 W glødelamper, 20-250 VA elektroniske eller jernkerne transformerer |
| Sikring: | Elektronisk overbelastnings- og overtemperaturbeskyttelse. Endvidere beskyttet mod kortslutning og skade fra uegnede belastninger |
| Mærkespænding: | 230 V AC ± 10 %, 50 Hz ±10 % |
| Driftstemperatur: | -5 °C til 30 °C |
| Forsikring: | Max. 13 A |
| Tilslutning: | Fase, mellemledning |
| Terminaler: | Dobbelt skrueløse. |
| Ledning: | 1,5-2,5 mm² stiv, flertrådet el. mangetrådet ledning. En leder pr. hul. |
| Modul: | 1 M |
| Farver: | Vejledende RAL værdier. Hvid RAL 9016, Lysegrå RAL 7035/9018, Koksgrå RAL 7015/7016 |
| Miljø: | PVC fri, Halogenfri, Overholder RoHS direktivet |
| LVD direktiv: | RED 2014/53/EU |
| Standarder: | EN 60669-1, EN 60669-2-1 |
| Godkendelse: | NEMKO, SEMKO |
