Produktbeskrivelse:
Farve
koksgrå
Varenummer
507N8020
EL nummer
1088006423
EAN nummer
5703302138697
Varegruppe
26.45
Katalog
Side 550 (Årgang 2013)
Anvendelse:

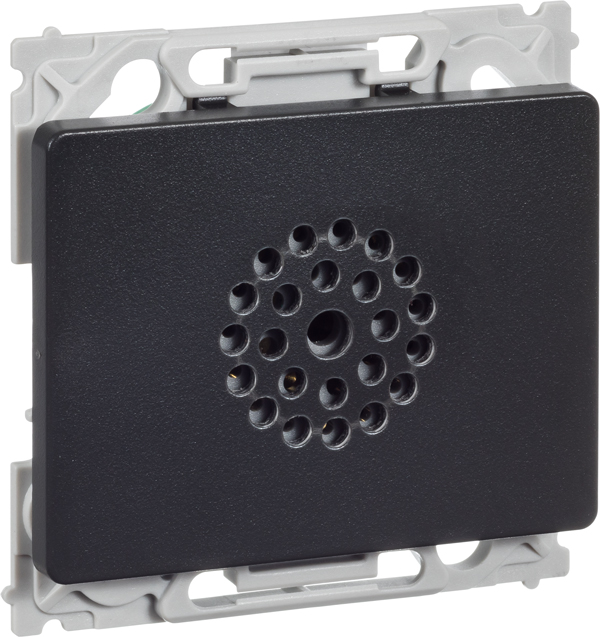

Lydgiveren er udviklet specielt til IHC alarm anlæg og afgiver således toner med højt lydtryk, derfor frarådes montering i børne- og soveværelser. Kan monteres i dåse for indmuring, indstøbning, isætning forfra og udvendigt underlag 34 mm. Lydgiveren er ikke godkendt til varslingsanlæg.
Konstruktion:
Lydgiveren er forsynet med 2 stk. 24 V tilslutninger og kan således afgive 2 lydniveauer, 102 dBA og 80 dBA. Er lydniveauet for kraftigt kan der monteres en LK OPUS afdækning for blændæksel i stedet for den perforerede afdækning.
Tekniske data: | |
| Strømforsyning: | 20-28 V DC |
| Egetforbrug: | 2 mA - 13 mA |
| Frekvens: | 3500 Hz +/- 15 % |
| Omgivelsestemperatur: | - 5 °C til + 45 °C |
| Luftfugtighed: | 5 % til 95 % RH |
| Lydtryk ved 1m. afstand: | Min. 80 dBA. Max. 102 dBA |
| Maks. antal lydgivere: | 20 stk. parallelkoblede til en IHC 24 V udgang |
| Sløjfning: | Maksimalt 2 ledere af samme dimension |
| Ledningsdimension: | Ø0,3-0,6 mm max. Ø inkl. Isolation 1,35 mm (28-22 AWG) |
| Kapslingsklasse: | IP20 |
| Standarder: | EN61000-6-3, EN 61000-6-1 |
| Direktiver: | EMC: 89/336/EØF |
Vejledning:
