LK FUGA® indsats afbryder 16 A krone

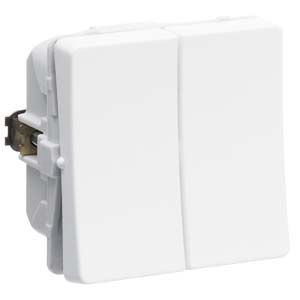

Billede:

Produktbeskrivelse:

Farve

hvid

Varenummer

542D6005

EL nummer

1017054679

EAN nummer

5703302154208

Varegruppe

17.10

Katalog

Side 171 (Årgang 2016)

Tilbehør:

540D5321 LK FUGA® ·tilbehør afbryder 16 A tangent ½ modul

540D6321 LK FUGA® ·tilbehør afbryder 16 A tangent ½ modul, lysegrå

540D8321 LK FUGA® ·tilbehør afbryder 16 A tangent ½ modul, hvid

580D6834 LK FUGA® antibakteriel tangent antibakteriel tangent for krone afbryder, 1-pol m. lampe, dobb. korrespondance., koksgrå

Anvendelse:

Afbryder for bolig eller tilsvarende faste installationer max 16 A. Den primære befæstigelse i dåser og underlag sker via de medleverede klostykker. Den sekundært via skrue for teknisk monteringsramme i front af dåse. Tertiært via skruetårne i bund af dåse. Er egnet til planforsænket montage i dåser for indmuring, indstøbning- og til isætning forfra, dåse til lette skillevægge samt på underlag og panelunderlag.

Konstruktion:

Trykkontakt opbygges af indsats for afbryder samt fjeder for trykkontakt 505N0000 købes separat.

Tekniske data:
Kapslingsklasse:	IP20
Mærkestrøm:	16 A
Mærkespænding:	250 V AC / 50 Hz
Planforsænket montage:	Passer i alle LK FUGA Indstøbnings-, indmurings- og forfradåser.
Udvendig montage:	BASELINE underlag, SOFTLINE underlag.
Terminaler:	Dobbelt skrueløse.
Ledning:	1,5-2,5 mm² stiv, flertrådet el. mangetrådet ledning. En leder pr. hul.
Farver:	Vejledende RAL værdier. Hvid RAL 9016, Lysegrå RAL 7035/9018, Koksgrå RAL 7015/7016
Miljø:	PVC fri, Halogenfri, Overholder RoHS direktivet
Cradle to Cradle-certificeret	Ja
REACH (uden SVHC)	Ja
RoHS	Ja
Uden giftige tungmetaller	Ja
Kviksølvfri	Ja
Forbehold	LK FUGA-rammer, -dåser og underlag er testet sammen med LK FUGA-indsatse. Schneider Electric kan ikke garantere for kvaliteten og overholdelse af gældende standarder, såfremt LK FUGA-produkter anvendes med produkter fra andre fabrikater.

Måltegning:

vist med ramme 63
