KNX logik modul logik

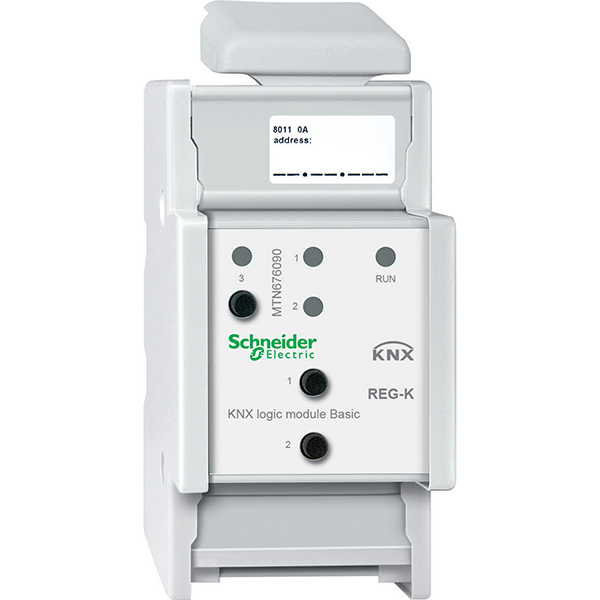

Billede:



Produktbeskrivelse:
Farve
-
Varenummer
MTN676090
EL nummer
1026001079
EAN nummer
3606480072932
Varegruppe
26.10
Katalog
Side 621 (Årgang 2013)


Anvendelse:
KNX logikmodulet udfører kontrol- og reguleringsopgaver. De modtagne bus telegrammer analyseres og behandles efter de programmerbare logikfunktioner. Modulet programmeres via ETS.
Tekniske data:
Mærkespænding:24 V DC, Max. 17,5 mA
LED statusvisning:1 rød lysdiode: Programmeringskontrol. 1 grøn lysdiode: Driftsklar, "RUN". 1 rød lysdiode: Status for manuel betjening. 1 gul statuslydiode pr. kanal
Betjeningselementer:1 programmeringsknap. 1 manuel betjeningstast "Manuel". 1 kanaltast pr. kanal
Omgivelsestemperatur:-5 °C til 45 °C
Installationshøjde:Op til 2000 m over havets overfalde
KNX tilslutning:Buskonnektor, sort/rød.
Modulbredde:102 mm




Vejledning:

ETS4 Produktdatabase
Manual
Vejledning
