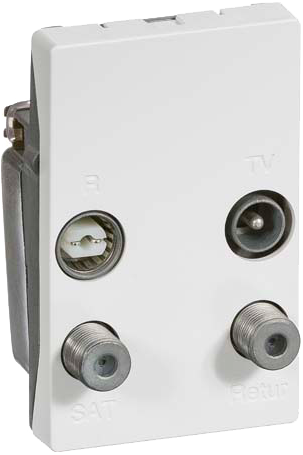

LK FUGA antenneudtag TV/Radio/SAT/Retur-slutdåse 1½ modul, Class A+ (TD253E) 1,5M, Hvid
| Varenr: | 508D62211L |
| El nr: | 1889209 |
| EAN13 nr: | 5703302164702 |
| Pakning: | 1.0 stk / m |
Beskrivelse
Antenneudtag til afslutning af antennekabel for TV, radio, Satelitmodtager samt Retursignal til datakommunikation via modem fra Internetudbyder, slutdåse
Anvendelse
Anvendes til private enkeltanlæg for radio eller TV, og som kun forsyner en bolig, f.eks. efter afslutningspunkt i et fællesantenneanlæg.Anvendes i stikledningssystemer med max. 3 udtag pr. streng, og max. 15 meter mellem hver udtag.Sidste udtag på strengen skal være en slutdåse.Nye installationer bør udføres som stjernefordelingsanlæg.Anvendes til private enkelt anlæg for radio, TV og SAT, som kun forsyner en bolig. Forsynet med returstik R, således at de samlede signaler (antenne,satellit og video) kan fordeles til de øvrige rum.Anvendes specielt i mindre fordelingsanlæg, hvor signaler fra satellitmodtager og videoafspiller ønskes udbredt til flere rum via f.eks. en fordeler og evt. en forstærker placeret på loftetBemærk at satellit recieveren skal tilkobles dette udtag, og ikke kan placeres ved de øvrige udtag i installationen. Dette betyder, at det kun er den kanal som SAT-recieveren er indstillet på, som kan ses i de øvrige rum. Forsynet med 1 stk. IEC-nomeret udgang for TV og 1 stk. F-konnektor (hunbøsning) udgang for SAT, samt 1 stk. IEC-normeret indgang for retursignal.Udtagene har lav dæmpning og god filtervirkning. SAT hunbøsningen har DC gennemgang, max. 350 mA til forsyning af udendørsdel bl.a. LNB.
Tekniske data
Kapslingsklasse: IP20, Impedans: 75 ohm, Frekvens: TV: 5-68 MHz/ 132-862 MHz, FM: 87,5-108 MHz, Udkoblingsdæmpning: 5-68 MHz 0,8 dB, 87,5-108,0 MHz 0,8 dB, 132-862 MHz 0,8 dB, Gennemgangsdæmpning: 5-68 MHz 13,0 dB, 87,5-108,0 MHz 13,0 dB, 132-862 MHz 13,0 dB, Overhøringsdæmpning: TV-FM >12 dB, TV/FM-out > 31 dB @40MHz … >20 dB @862 MHz, Skærmdæmpning: Class A+, 5-300 MHz >95 dB, 300-470 MHz >90 dB, 470-950 MHz >85 dB, 950-1300 MHz >85 dB, Konnektortype: TV: IEC han, FM: IEC hun, kabel Ø mm: inderleder 0,4-1,2, skærm 2,7-8,0, Dc gennemgang: TV: nej, FM: nej, Stikdåser pr. Streng 5 stk. max. afhængig af kabel og forstærker, Standarder: EN50053-2, EN50083-4, EN55013, EN 55020, EN61000-6-3, EN61000-6-1, EN61169-2, 61169-24. Compliant to ROHS 2002/95/EC. PVC and Halogen Free
