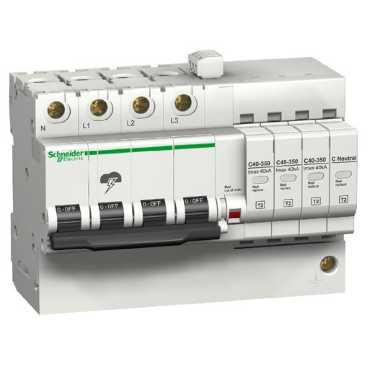

Overspændingsafleder Q PRD 3 polet+N - 350V
| Varenr: | 16300 |
| El nr: | 3368163000 |
| EAN13 nr: | 3303430163008 |
| Pakning: | 1stk |
 |
| [Uc] maximum continuous operating voltage | Differential mode: 350 V L/N Common mode: 350 V L/PE Common mode: 264 V N/PE |
| [Ue] rated operational voltage | 400 V AC 50/60 Hz 230 V AC 50/60 Hz |
| [Uoc] open circuit voltage | 10 kV type 3 differential mode L/N 10 kV type 3 fælles mode N/PE 10 kV type 3 fælles mode L/PE |
| [Up] voltage protection level | 1.5 kV type 3 fælles mode N/PE 1.5 kV type 2 fælles mode N/PE 1.5 kV type 2 fælles mode L/PE 1.4 kV type 3 differential mode L/N 1.4 kV type 3 fælles mode L/PE 1.2 kV type 2 differential mode L/N |
| Adskillertype | Integrated circuit breaker Icu 25 kA at 230 V |
| Ambient air temperature for operation | -25...60 °C |
| Ambient air temperature for storage | -40...70 °C |
| Antal moduler á 9 mm | 14,7 |
| Bredde | 131.5 mm |
| Driftshøjde | 2000 m |
| Dybde | 75.9 mm |
| Enhedens korte navn | Quick PRD8r |
| Farve | Harmaa ( RAL 7035 ) |
| Fjernsignallering | Med |
| Højde | 94 mm |
| IK kapslingsklasse | IK05 |
| IP kapslingsklasse | På terminal: 18-22 On front face: 22-26 |
| Kvalitetsmærker | NF KEMA-KEUR |
| Lokal indikering | Flag color: Hvid/rød |
| Maximum afladestrøm | Differential mode: 8 kA L/N Fælles mode: 8 kA N/PE Common mode: 8 kA L/PE |
| Montage | Fixed |
| Montagevejledning | 35 mm symmetrical DIN rail |
| Nominel afledestrøm | Differential mode: 2 kA L/N Fælles mode: 2 kA N/PE Common mode: 2 kA L/PE |
| Overspændingsafleder teknologi | MOV + GDT |
| Overspændingsaflederklasse | Type 2 + 3 |
| Overspændingsafledertype | Electrical distribution network |
| Polbeskrivelse | 3P + N |
| Produkttype | Surge arrester with pluggable cartridge |
| Range of product | Quick PRD |
| Reaktionstid | <= 25 ns |
| Relativ fugtighed | 5...90 % |
| Signalkontaktasmmensætning | 1 SD (1 C/O) |
| Signalkredsspænding | AC: 250 V 50/60 Hz |
| Signaludgangsstrøm | 2 A |
| Standarder | EN 61643-11 IEC 61643-1 |
| Systemjording | TN-S TT |
| Tilslutningsklemmer | Tunnel type terminal upside 2.5...25 mm² Tunnel type terminal nederste side 2.5...25 mm² |
| Tilspændingsmoment | 2.5 N.m |
| Vægt | 0.84 kg |
Yderliger oplysninger:
