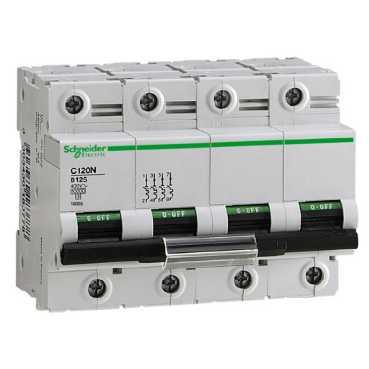

Automatsikring C120N 80 A 4 poler C kurve
| Varenr: | 18372 |
| El nr: | 3322183725 |
| EAN13 nr: | 3303430183723 |
| Pakning: | 1stk |
 |
| Comb busbar distribution block compatibility | Ja |
| Contact position indicator | Ja |
| Curve code | C |
| Driftshøjde | 2000 m |
| Dybde | 73 mm |
| Egnet for adskillelse | Ja conforming to IEC 60947-2 |
| Elektrisk holdbarhed | 5000 cycles conforming to IEC 60947-2 |
| Enhedens korte navn | C120N |
| Fastbindingslængde for ledning | 15 mm |
| Forureningsgrad | 3 conforming to IEC 60947-2 |
| Højde | 81 mm |
| IP kapslingsklasse | 18-22 conforming to IEC 60529 |
| Kortslutningsudløserens aktiveringsgrænse | 5...10 x In |
| Kvalitetsmærker | NF |
| Lokal indikering | ON/OFF indikation |
| Lækstrømsbeskyttelse | Separate block |
| Mekanisk holdbarhed | 20000 cycles |
| Montage | Clip-on |
| Montagevejledning | 35 mm symmetrical DIN rail |
| Netfrekvens | 50/60 Hz |
| Polbeskrivelse | 4P |
| Productcertificeringer | GOST |
| Produkttype | Maksimalafbryder |
| Range of product | C120 |
| Relativ fugtighed | 55 °C |
| Standarder | EN/IEC 60947-2 IEC 60898-1 |
| Til beskyttelse af | Distribution |
| Tilslutningsklemmer | Tunnel type terminaler fleksibel wire(s) 1.5...35 mm² max Tunnel type terminaler siv wire(s) 1...50 mm² max |
| Tilspændingsmoment | 3.5 N.m |
| Tropetilpasning | 2 conforming to IEC 60068-1 |
| Type | AC |
| Udløserelæ teknologi | Termo-magnestisk |
| Vægt | 0.82 kg |
| [Ics] rated service breaking capacity | 7.5 kA 75 % x Icu conforming to EN/IEC 60947-2 - 400...415 V AC 50/60 Hz 15 kA 75 % x Icu conforming to EN/IEC 60947-2 - 230...400 V AC 50/60 Hz 4.5 kA 75 % x Icu conforming to EN/IEC 60947-2 - 440 V AC 50/60 Hz 7500 A 75 % x Icu conforming to IEC 60898-1 |
| [In] rated current | 80 A 30 °C |
| [Ui] rated insulation voltage | 500 V AC 50/60 Hz conforming to EN/IEC 60947-2 |
| [Uimp] rated impulse withstand voltage | 6 kV conforming to EN/IEC 60947-2 |
| Ambient air temperature for operation | -25...70 °C |
| Ambient air temperature for storage | -40...85 °C |
| Antal beskyttede poler | 4 |
| Antal moduler á 9 mm | 12 |
| Begrænsningsklasse | 3 conforming to IEC 60898-1 |
| Betjening | Drejegreb |
| Bredde | 108 mm |
| Brydeevne | 10 kA Icu conforming to EN/IEC 60947-2 - <= 500 V DC 20 kA Icu conforming to EN/IEC 60947-2 - 230...400 V AC 50/60 Hz 6 kA Icu conforming to EN/IEC 60947-2 - 440 V AC 50/60 Hz 10 kA Icu conforming to EN/IEC 60947-2 - 400...415 V AC 50/60 Hz 10000 A Icn co |
Yderliger oplysninger:
