| [Ie] rated operational current | 0.55 A på 125 V DC-13, A600-Q600 i henhold til Nema 3 A på 240 V AC-15, A600-Q600 i henhold til Nema |
| [Icm] rated short-circuit making capacity | <= 0.55 kA på 125 V DC-13 <= 0.27 kA på 250 V DC-13 <= 0.1 kA på 600 V DC-13, 7200 VA <= 60 kA på 120 V AC-15, 7200 VA <= 30 kA på 240 V AC-15, 7200 VA <= 15 kA på 480 V AC-15, 7200 VA <= 12 kA på 600 V AC-15, 7200 VA |
| [Ith] conventional free air thermal current | 10 A |
| [Ui] rated insulation voltage | 250 V (forureningsgrad: 3) i henhold til EN/IEC 60947-1 |
| [Uimp] rated impulse withstand voltage | 2.5 kV i henhold til EN/IEC 60947-1 |
| Ambient air temperature for storage | -40...70 °C |
| Anbefalede temperatur ved betjening | -25...70 °C |
| Beskyttelsesbehandling | TC |
| Bredde | 57 mm |
| Class of protection against electric shock | Klasse II i henhold til IEC 61140 |
| Driftsstilling | Alle stillinger |
| Dybde | 69 mm |
| EAN-nummer | 3389110913491 |
| Enhedens korte navn | 9001K |
| Form på skruehoved | Cross slotted hoved |
| Frontringsmateriale | Chromium plated metal |
| Hovedmateriale material | Kunststof |
| Højde | 57 mm |
| IP kapslingsklasse | IP66 i henhold til IEC 60529 |
| Klemmenavn ISO n°1 | (13-14-11-12)OF |
| Kommerciel status | Commercialised |
| Kontaktmateriale | Sølvbelagt kontakt |
| Kontaktype og sammensætning | 1 C/O |
| Lagerkode | Ikke på lager |
| Mekanisk holdbarhed | 5000000 kredsløb |
| Montagediameter | 30 mm |
| Mærkebrydeevne | <= 1.5 kA på 480 V AC-15, 720 VA <= 1.2 kA på 600 V AC-15, 720 VA <= 0.55 kA på 125 V DC-13 <= 0.27 kA på 250 V DC-13 <= 0.1 kA på 600 V DC-13 <= 6 kA på 120 V AC-15, 720 VA <= 3 kA på 240 V AC-15, 720 VA |
| NEMA kapslingsklasse | NEMA 6 Nema 4 NEMA 3R NEMA 3 NEMA 2 NEMA 13 NEMA 12 NEMA 1 |
| Operatørtype | Fjedreretur |
| Oplsyning om operatørplacering | 2 positioner |
| Opratørprofil | Black mushroom Ø 57 mm umærket |
| Positiv brydning | Uden |
| Productcertificeringer | Nema UL 508 |
| Produktsortiment | Harmony 9001K |

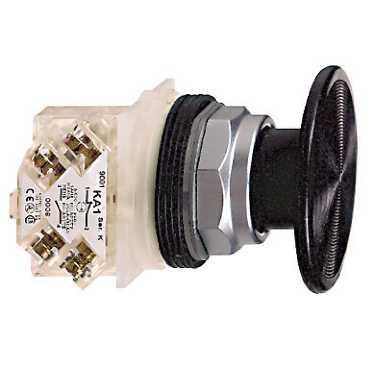

| Produkttype | Complete non-illuminated mushroom head push-button |
| REACh | Reference not containing SVHC above the threshold |
| RoHS (date code: YYWW) | Compliant - since 0921 - Schneider Electric declaration of conformity |
| Shape of signaling unit head | Rund |
| Shockmodstand | 50 gn i henhold til IEC 60068-2-27 |
| Short circuit protection | 10 A sikringsholder i henhold til EN/IEC 60947-5-1 |
| Standarder | CSA C22.2 No 14 UL 508 JIS C 852 JIS C 4520 EN/IEC 60947-5-4 EN/IEC 60947-1 EN/IEC 60947-5-1 |
| Tilslutningsklemmer | Skrue klemmeterminaler (1 x 0.22...2 x 1.5 mm²) i henhold til EN/IEC 60947-1 |
| Tilspændingsmoment | 0.8 N.m i henhold til EN/IEC 60947-1 |
| Vibrationsmodstand | 7 gn (f = 2...500 Hz) i henhold til IEC 60068-2-6 |
| Vægt | 0.132 kg |
| Yderligere operatøroplysning | Screw-in with set screw security |
