| Activation threshold | (Uin-1) V and 22 V min |
| Ambient air temperature for storage | -40...85 °C |
| Anbefalede temperatur ved betjening | -25...60 °C |
| Class of protection against electric shock | Klasse II i henhold til VDE 0106-1 |
| Dielektrisk gennemslagsholdbarhed | 500 V between output and ground 500 V between input and ground |
| Digitale Udgange | 1 |
| EAN-nummer | 3389119406819 |
| Effekttab i W | < 15 W |
| Fastgørelse | Med klips til 35 mm symmetrical DIN rail, betjeningsposition: lodrette Med klips til 35 mm symmetrical DIN rail, betjeningsposition: vandret |
| Indgangsspænding | 24...28.8 V DC |
| Indgangsspændingsgrænser | 22...30 V |
| Indkoblet tid | 6 s på 0.5 A 0.1 s på 40 A |
| IP kapslingsklasse | IP10 i henhold til EN/IEC 60529 |
| Kommerciel status | Commercialised |
| Ladetid | < 25 s |
| Lagerkode | Ikke på lager |
| Lokal indikering | 1 relæ, funktion: buffer klar 1 LED grøn, funktion: buffer klar |
| Maksimal udgangstrøm | 40 A |
| Miljøbestemte kendetegn | Sikkerhed i henhold til EN/IEC 61204-3 Sikkerhed i henhold til EN/IEC 60950-1 EMC i henhold til EN/IEC 61000-6-2 EMC i henhold til EN 61000-6-3 |
| Navnet på test | Conducted/radiated emissions i henhold til EN 55022 klasse B, 0,2 reduceringsfaktor Surge i henhold til EN/IEC 61000-4-5 level 2 Rapid transient i henhold til IEC 61000-4-4 Level 3 Radiated electromagnetic field i henhold til EN/IEC 61000-4-3 Level 3 Indu |
| Output protection type | Against undervoltage, beskyttelsesteknologi: udløser hvis U < 19 V Against short-circuits, beskyttelsesteknologi: power-supplied mode, automatic reset Imod overbelastning, beskyttelsesteknologi: > 45 A |
| Product environmental profile | Tilgængelig Download Produktmiljøprofil |
| Productcertificeringer | CCSAus UL |
| Produktsortiment | Phaseo |

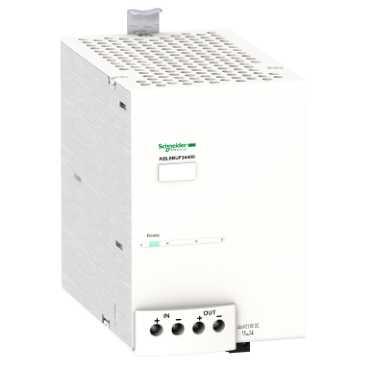

| Produkttype | Buffer module |
| REACh | Reference contains SVHC above the threshold - Go to CaP for more details |
| Relativ fugtighed | 0...95 % during storage 0...90 % during operation |
| RoHS (date code: YYWW) | Compliant - since 0501 - Schneider Electric declaration of conformity |
| Strømforbrug | <= 40.6 A 0.1 mA, no load 0.6 A, on load |
| Sustainable offer status | Ikke Green Premium produkt |
| Tilslutningsklemmer | Removable screw terminal block for diagnostic relay, connection capacity: 1 x 2.5 mm² AWG 14 Screw type terminals for output connection, connection capacity: 2 x 0.5...2 x 10 mm² AWG 20...AWG 8 Screw type terminals for input connection, connection capacit |
| Udgangskobling | Parallel |
| Udgangsspænding | (Uin-1) V i buffer mode DC (Uin-0.25) V i nominal mode DC |
| Vibrationsmodstand | 3.5 mm (f = 3...11.9 Hz) i henhold til EN/IEC 61131-2 2 gn (f = 11.9...150 Hz) i henhold til EN/IEC 61131-2 |
| Vægt | 1.2 kg |
