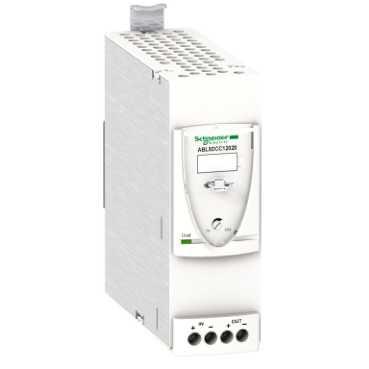

Converter modul 24VDC/7...15VDC 2A
| Varenr: | ABL8DCC12020 |
| El nr: | 7563100152 |
| EAN13 nr: | 3389119406895 |
| Pakning: | 1stk |
 |
| Ambient air temperature for storage | -40...85 °C |
| Anbefalede temperatur ved betjening | -25...60 °C |
| Dielektrisk gennemslagsholdbarhed | 500 V between output and ground 500 V between input and output 500 V between input and ground |
| EAN-nummer | 3389119406895 |
| Effektivitet | 82...100 % |
| Effekttab i W | 4 W |
| Electrical shock protection class | Class III |
| Fastgørelse | Med klips til 35 mm symmetrical DIN rail, betjeningsposition: lodrette Med klips til 35 mm symmetrical DIN rail, betjeningsposition: vandret |
| Indgangsspænding | 24...28.8 V DC |
| Indgangsspændingsgrænser | 22...30 V |
| Input protection type | Against reverse polarity |
| IP kapslingsklasse | 18-22 i henhold til EN/IEC 60529 |
| Kommerciel status | Commercialised |
| Lagerkode | På lager |
| Lokal indikering | 1 LED grøn, funktion: output spænding (> 6 V) |
| Miljøbestemte kendetegn | Sikkerhed i henhold til IEC 61204 Sikkerhed i henhold til EN/IEC 60950-1 EMC i henhold til EN/IEC 61000-6-2 EMC i henhold til EN 61000-6-3 EMC i henhold til EN 50081-1 |
| Mærkeeffekt i W | 24 W |
| Navnet på test | Emission i henhold til EN 61000-6-3 Electrostatic discharges i henhold til EN/IEC 61000-4-2 Conducted/radiated emissions i henhold til EN 55022 klasse B Surge i henhold til EN/IEC 61000-4-5 level 2 Rapid transient i henhold til IEC 61000-4-4 Level 3 Radia |
| Output protection type | Against short-circuits, beskyttelsesteknologi: automatisk reset Against overvoltage, beskyttelsesteknologi: udløser hvis U > 7.8 V, automatisk reset Imod overbelastning, beskyttelsesteknologi: automatisk reset |
| Productcertificeringer | CCSAus UL |
| Produktsortiment | Phaseo Universal |
| Produkttype | Converter module |
| Relativ fugtighed | 0...95 % during storage 0...90 % during operation |
| Resterende rippel | <= 100 mV |
| Strømforsyningens udgangsstrøm | 2 A |
| Tilgangs- og belastningsregulering | 1...3 % |
| Udgangsspænding | 12 V DC |
| Tilslutningsklemmer | Screw type terminals for output connection, connection capacity: 2 x 0.5...2 x 4 mm² AWG 24...AWG 10 Screw type terminals for input connection, connection capacity: 2 x 0.5...2 x 4 mm² AWG 24...AWG 10 |
| Udgangsspændingsgrænser | 7...15 V |
| Vibrationsmodstand | 3.5 mm (f = 3...11.9 Hz) i henhold til EN/IEC 61131-2 2 gn (f = 11.9...150 Hz) i henhold til EN/IEC 61131-2 |
| Vægt | 0.3 kg |
Yderliger oplysninger:
