| Ambient air temperature for storage | -40...85 °C |
| Anbefalede temperatur ved betjening | -25...60 °C |
| Brydeevne | 1000 A på 32 V DC by fuse |
| Class of protection against electric shock | Klasse II i henhold til VDE 0106-1 |
| Dielektrisk gennemslagsholdbarhed | 500 V between output and ground 500 V between input and ground |
| Digitale Udgange | 4 |
| EAN-nummer | 3389119406918 |
| Fastgørelse | On panel Med klips til 35 mm symmetrical DIN rail, betjeningsposition: lodrette |
| Indgangsspænding | 24...28.8 V DC |
| Indgangsspændingsgrænser | 19...32 V |
| IP kapslingsklasse | IP10 i henhold til EN/IEC 60529 |
| Kommerciel status | Commercialised |
| Lagerkode | På lager |
| Lokal indikering | 1 relæ, funktion: channel status 1 LED per channel green/red, funktion: channel status |
| Maksimal udgangstrøm | 10 A per channel, rating: 1/2.5/4/5/7/8/10 |
| Miljøbestemte kendetegn | Sikkerhed i henhold til EN/IEC 61204-3 Sikkerhed i henhold til EN/IEC 60950-1 EMC i henhold til EN/IEC 61000-6-2 EMC i henhold til EN 61000-6-3 |
| Mærkning | CE |
| Navnet på test | Emission i henhold til EN 50081-1 Conducted/radiated emissions i henhold til EN 55022 klasse B Surge i henhold til EN/IEC 61000-4-5 level 2 Rapid transient i henhold til IEC 61000-4-4 Level 3 Radiated electromagnetic field i henhold til EN/IEC 61000-4-3 L |
| Output protection type | Line protection, beskyttelsesteknologi: 1 x 15 A integrated fuse per channel Against short-circuits, beskyttelsesteknologi: automatisk reset Imod overbelastning, beskyttelsesteknologi: 1.3 x In |
| Productcertificeringer | CCSAus C-Tick UL |
| Produktsortiment | Phaseo |

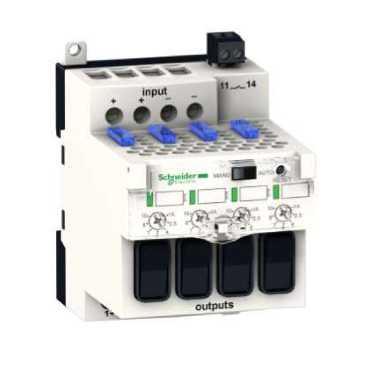

| Produkttype | Electronic protection module |
| Relativ fugtighed | 0...95 % during storage 0...90 % during operation |
| Strømforbrug | 40 A |
| Tillægsfunktioner | 2-pole breaking by channel |
| Tilslutningsklemmer | Screw type terminals for output connection, connection capacity: 8 x 0.5...8 x 4 mm² AWG 20...AWG 10 Removable screw terminal block for diagnostic relay, connection capacity: 1 x 2.5 mm² AWG 14 Screw type terminals for input connection, connection capacit |
| Udgangsspænding | (Uin-0.3) V DC |
| Vibrationsmodstand | 3.5 mm (f = 3...11.9 Hz) i henhold til EN/IEC 61131-2 2 gn (f = 11.9...150 Hz) i henhold til EN/IEC 61131-2 |
| Vægt | 0.47 kg |
