| [Us] rated supply voltage | 380...415 V (- 10...10 %) |
| Ambient air temperature for operation | 40...50 °C with current derating of 2 % per °C -10...40 °C uden reducering |
| Ambient air temperature for storage | -25...70 °C i henhold til EN/IEC 60947-4-2 |
| Anvendes til | Asynchronous motors |
| Bredde | 45 mm |
| Deceleration time symb | Adjustable from 1 to 10 s |
| Digital indgangslogik | (LI1, LI2, BOOST) positiv tilstand 0 < 5 V og < 0.2 mA, tilstand 1 > 13 V og > 0.5 mA |
| Digital indgangsspænding | 24...40 V |
| Digital indgangstype | (LI1, LI2, BOOST) stop, run and boost on start-up functions logic <= 8 mA 27 kOhm |
| Digital udgangspænding | 24 V (6...30 V) open collector logic |
| Digital udgangstype | (R1A, R1C) relay outputs No (LO1) open collector logic end of starting signal |
| Displaytype | 1 LED (gul) til nominal spænding nået 1 LED (grøn) til starter effekt op |
| Driftshøjde | > 1000 m with current derating of 2.2 % per additional 100 m <= 1000 m without derating |
| Driftsstilling | Vertical +/- 10 degree |
| Dybde | 131 mm |
| EAN-nummer | 3389110667264 |
| Effekttab i W | 4 W at full load and at end of starting 124 W in transient state |
| Electromagnetisk kompatibilitet | Voltage/current impulse i henhold til IEC 61000-4-5 Level 3 Micro-cuts and voltage fluctuation i henhold til IEC 61000-4-11 Immunity to radiated radio-electrical interference i henhold til IEC 61000-4-3 Level 3 Immunity to electrical transients i henhold |
| Elektrisk tilslutning | 2 leder(e) fleksibel kabel uden kabel ende, forbindelse vha. skrue stik 0.5...1.5 mm²/AWG 16 til control circuit 2 leder(e) fleksibel kabel uden kabel ende, forbindelse vha. 4 mm screw clamp terminal 1.5...6 mm²/AWG 10 til effekt kreds 2 leder(e) fleksibe |
| Faseantal | 3 faser |
| Forsyningsspændingsgrænser | 342...456 V |
| Forureningsgrad | 2 i henhold til EN/IEC 60947-4-2 |
| Function available | Integrated bypass |
| Højde | 124 mm |
| IcL starter rating | 12 A |
| IP kapslingsklasse | 18-22 |
| Kommerciel status | Commercialised |
| Lagerkode | På lager |
| Maximum sluttestrøm | Relay outputs 2 A 30 V DC inductiv belastning, cos phi = 0.5 L/R = 20 ms Relay outputs 2 A 250 V AC inductiv belastning, cos phi = 0.5 L/R = 20 ms |
| Minimum sluttestrøm | Relay outputs 10 mA 6 V DC |
| Motoreffekt i kW | 5.5 kW på 380...415 V 3 faser |
| Mærkning | CE |
| Netfrekvensgrænse | 47.5...63 Hz |
| Productcertificeringer | B44.1-96/ASME A17.5 for starter wired to the motor delta terminal CCC CSA C-Tick GOST UL |

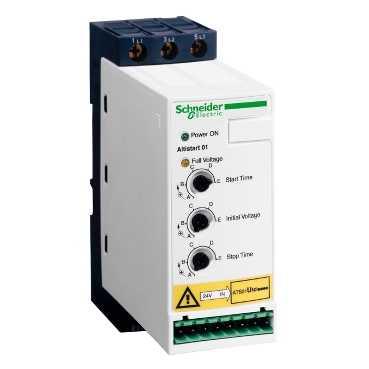

| Produktsortiment | Altistart 01 |
| Produktspecifik applikation | Simple machine |
| Produkttype | Soft starter |
| Relativ fugtighed | 5...95 % uden kondens eller vand i henhold til EN/IEC 60068-2-3 |
| Sammenbygningens type | With heat sink |
| Shockmodstand | 15 gn til 11 ms i henhold til EN/IEC 60068-2-27 |
| Standarder | EN/IEC 60947-4-2 |
| Starting time | Adjustable from 1 to 10 s |
| Starting torque | 30...80 % of starting torque of motor connected directly on the line supply |
| Startmåde | Start with voltage ramp |
| Strømforbrug | 60 A at nominal load |
| Styrespænding | Built into the starter |
| Tilslutningsfrekvens | 50...60 Hz (- 5...5 %) |
| Tilspændingsmoment | 0.5 N.m 1.9...2.5 N.m |
| Type nr. | ATS01 |
| Udgangsspænding | <= power supply voltage |
| Udgangsstrøm | 3 A AC-15 2 A DC-13 |
| Utilisation category | AC-53B i henhold til EN/IEC 60947-4-2 |
| Vibrationsmodstand | 1.5 mm peak to peak (f = 3...13 Hz) i henhold til EN/IEC 60068-2-6 1 gn (f = 13...150 Hz) i henhold til EN/IEC 60068-2-6 |
| Vægt | 0.42 kg |
