| [Us] rated supply voltage | 230...415 V (- 15...10 %) |
| Afkølingsmåde | Forced convection |
| Ambient air temperature for operation | -10...40 °C uden reducering > 40...60 °C with current derating of 2 % per °C |
| Ambient air temperature for storage | -25...70 °C |
| Analog udgangstype | (AO) current output 0-20 mA eller 4-20 mA <= 500 Ohm |
| Antal digitale udgange | 2 |
| Anvendes til | Asynchronous motors |
| Beskyttelsestype | Thermal protection (starter) Thermal protection (Motor) Fase fejl (linie) |
| Bredde | 160 mm |
| Communication data link | Seriel |
| Control circuit consumption | 30 W |
| Digital indgangslogik | (Stop, Run, LI3, LI4) positiv logik tilstand 0 < 5 V og < 2 mA, tilstand 1 > 11 V og > 5 mA |
| Digital indgangsnummer | 5 |
| Digital indgangsspænding | 24 V (<= 30 V) |
| Digital indgangstype | (Stop, Run, LI3, LI4) logic, <= 8 mA 4300 Ohm PTC, 750 Ohm på 25 °C |
| Digital udgangstype | (R3) relay outputs motor powered No (R2) relay outputs end of starting relay No (R1) relay outputs fault relay No (LO2) logic output 0 V common configurable (LO1) logic output 0 V common configurable |
| Driftshøjde | > 1000...2000 m with current derating of 2.2 % per additional 100 m <= 1000 m without derating |
| Driftsstilling | Vertical +/- 10 degree |
| Dybde | 190 mm |
| EAN-nummer | 3389110982220 |
| Effekttab i W | 74 W for severe applications 104 W for standard applikationer |
| Enhedens forbindelse | In the motor supply line To the motor delta terminals |
| Fabriksindstillet strøm | 28.5 A |
| Forbindelsestype | 1 RJ45 |
| Forsyningsspændingsgrænser | 195...456 V |
| Electromagnetisk kompatibilitet | Voltage/current impulse i henhold til IEC 61000-4-5 Level 3 Immunity to radiated radio-electrical interference i henhold til IEC 61000-4-3 Level 3 Immunity to electrical transients i henhold til IEC 61000-4-4 level 4 Electrostatic discharge i henhold til |
| Forureningsgrad | Level 3 i henhold til IEC 60664-1 |
| Function available | External bypass (optional) |
| Fysisk interface | RS485 multidrop |
| Højde | 275 mm |
| IcL starter rating | 55 A (connection to the motor delta terminals) for standard applikationer 38 A (connection to the motor delta terminals) for severe applications 32 A (connection in the motor supply line) for standard applikationer 22 A (connection in the motor supply lin |
| Installaeret udstyr | 31 |
| IP kapslingsklasse | 18-22 |
| Kommerciel status | Commercialised |
| Lagerkode | På lager |
| Maximum sluttestrøm | Relay outputs 1.8 A på 30 V DC inductiv belastning, cos phi = 0.5, L/R = 20 ms Relay outputs 1.8 A på 230 V AC inductiv belastning, cos phi = 0.5, L/R = 20 ms Logic output 0.2 A på 30 V DC |
| Minimum sluttestrøm | Relay outputs 10 mA på 6 V DC |
| Motoreffekt i kW | 5.5 kW på 230 V (connection in the motor supply line) for severe applications 22 kW på 400 V (connection to the motor delta terminals) for standard applikationer 18.5 kW på 400 V (connection to the motor delta terminals) for severe applications 15 kW på 4 |
| Mærkning | CE |
| Netfrekvensgrænse | 47.5...63 Hz |
| Output absolute accuracy precision | +/- 5 % |
| Productcertificeringer | CCC CSA C-Tick DNV GOST NOM 117 SEPRO TCF UL |

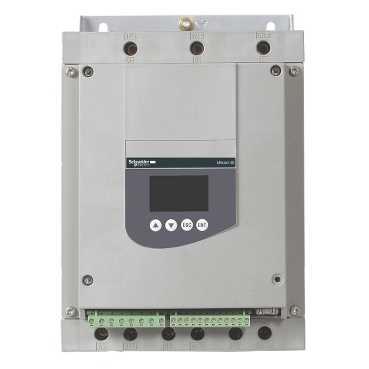

| Produktsortiment | Altistart 48 |
| Produktspecifik applikation | Pumping and ventilation machine Severe and standard applications |
| Produkttype | Soft starter |
| Protokol for kommunikationsport | Modbus |
| Relativ fugtighed | <= 95 % uden kondens eller vand i henhold til EN/IEC 60068-2-3 |
| Sammenbygningens type | With heat sink |
| Shockmodstand | 15 gn til 11 ms i henhold til EN/IEC 60068-2-27 |
| Standarder | EN/IEC 60947-4-2 |
| Startmåde | Start with torque control (current limited to 5 In) |
| Styrespænding | 220 - 15 % til 415 + 10 %, 50/60 Hz |
| Støjgrænse | 52 dB |
| Supply inrush current | Justerbar 0.4...1.3 Icl |
| Tilslutningsfrekvens | 50...60 Hz (- 5...5 %) |
| Transmissionsstørrelse | 4800, 9600 or 19200 bps |
| Type nr. | ATS48 |
| Utilisation category | AC-53A |
| Vibrationsmodstand | 1.5 mm (f = 2...13 Hz) i henhold til EN/IEC 60068-2-6 1 gn (f = 13...200 Hz) i henhold til EN/IEC 60068-2-6 |
| Vægt | 4.9 kg |
