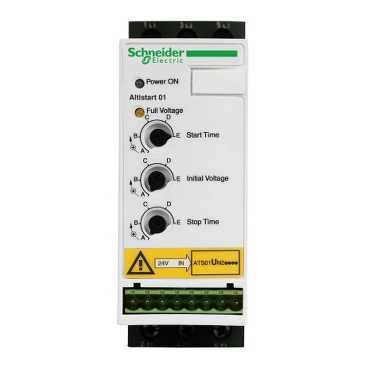

| [Us] rated supply voltage | 200...480 V (- 10...10 %) |
| Ambient air temperature for operation | 40...50 °C with current derating of 2 % per °C -10...40 °C uden reducering |
| Ambient air temperature for storage | -25...70 °C i henhold til EN/IEC 60947-4-2 |
| Anvendes til | Asynchronous motors |
| Bredde | 45 mm |
| Deceleration time symb | Adjustable from 1 to 10 s |
| Digital indgangslogik | (LI1, LI2, BOOST) positiv tilstand 0 < 5 V og < 0.2 mA, tilstand 1 > 13 V og > 0.5 mA |
| Digital indgangsspænding | 24...40 V |
| Digital indgangstype | (LI1, LI2, BOOST) stop, run and boost on start-up functions logic <= 8 mA 27 kOhm |
| Digital udgangspænding | 24 V (6...30 V) open collector logic |
| Digital udgangstype | (R1A, R1C) relay outputs No (LO1) open collector logic end of starting signal |
| Displaytype | 1 LED (gul) til nominal spænding nået 1 LED (grøn) til starter effekt op |
| Driftshøjde | > 1000 m with current derating of 2.2 % per additional 100 m <= 1000 m without derating |
| Driftsstilling | Vertical +/- 10 degree |
| Dybde | 150 mm |
| EAN-nummer | 3389110667080 |
| Effekttab i W | 61.5 W in transient state 1.5 W at full load and at end of starting |
| Electromagnetisk kompatibilitet | Immunity to conducted interference caused by radio-electrical fields i henhold til IEC 61000-4-11 Conducted and radiated emissions i henhold til IEC 61000-4-6 Level 3 Voltage/current impulse i henhold til IEC 61000-4-5 Level 3 Immunity to radiated radio-e |
| Elektrisk tilslutning | 2 leder(e) fleksibel kabel uden kabel ende, forbindelse vha. skrue stik 0.5...1.5 mm²/AWG 16 til control circuit 2 leder(e) fleksibel kabel uden kabel ende, forbindelse vha. 4 mm screw clamp terminal 1.5...6 mm²/AWG 10 til effekt kreds 2 leder(e) fleksibe |
| Faseantal | 3 faser |
| Forsyningsspændingsgrænser | 180...528 V |
| Forureningsgrad | 2 i henhold til EN/IEC 60947-4-2 |
| Function available | Integrated bypass |
| Højde | 234 mm |
| IcL starter rating | 6 A |
| IP kapslingsklasse | 18-22 |
| Isolation | Galvanic between power and control |
| Kommerciel status | Commercialised |
| Lagerkode | Ikke på lager |
| Masimal spænding | 440 V relay outputs |
| Maximum sluttestrøm | Relay outputs 2 A 250 V AC AC-15 inductiv belastning, cos phi = 0.5 L/R = 20 ms Relay outputs 2 A 30 V DC inductiv belastning, cos phi = 0.5 L/R = 20 ms |
| Minimum sluttestrøm | Relay outputs 10 mA 6 V DC |
| Motoreffekt i hp | 1.5 hp på 230 V 3 faser 3 hp på 460 V 3 faser 2 hp på 460 V 3 faser 1 hp på 230 V 3 faser |
| Motoreffekt i kW | 1.5 kW på 400 V 3 faser 1 kW på 230 V 3 faser 2.2 kW på 400 V 3 faser 0.75 kW på 230 V 3 faser 3 kW på 400 V 3 faser |
| Mærkning | CE |
| Netfrekvensgrænse | 47.5...63 Hz |
| Productcertificeringer | CCC CSA C-Tick UL |
| Produktsortiment | Altistart U01 and TeSys U |
| Produktspecifik applikation | Simple machine |
| Produkttype | Soft starter |
| Relativ fugtighed | 5...95 % uden kondens eller vand i henhold til EN/IEC 60068-2-3 |
| Sammenbygningens type | With heat sink |
| Shockmodstand | 15 gn til 11 ms i henhold til EN/IEC 60068-2-27 |
| Standarder | EN/IEC 60947-4-2 |
| Starting time | Adjustable from 1 to 10 s 5 s/20 start(er) pr. time 10 s/10 start(er) pr. time 1 s/100 start(er) pr. time |
| Starting torque | 30...80 % of starting torque of motor connected directly on the line supply |
| Startmåde | Start with voltage ramp |
| Strømforbrug | 65 mA |
| Styrespænding | 24 V DC +/- 10 % |
| Tilslutningsfrekvens | 50...60 Hz (- 5...5 %) |
| Tilspændingsmoment | 0.5 N.m 1.9...2.5 N.m |
| Type nr. | ATSU01 |
| Udgangsspænding | <= power supply voltage |
| Udgangsstrøm | 3 A AC-15 2 A DC-13 |
| Utilisation category | AC-53B i henhold til EN/IEC 60947-4-2 |
| Vibrationsmodstand | 1.5 mm peak to peak (f = 3...13 Hz) i henhold til EN/IEC 60068-2-6 1 gn (f = 13...150 Hz) i henhold til EN/IEC 60068-2-6 |
| Vægt | 0.34 kg |
