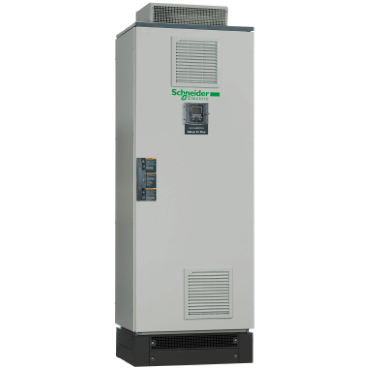

| [Us] rated supply voltage | 380...415 V (+/- 10 %) |
| Accellerations- og nedreguleringsrampe | Linear adjustable separately from 0.01 to 9000 s S, U or customized |
| Adskillelse | Electrical between power and control |
| Ambient air temperature for operation | 40...50 °C with current derating of 2 % per °C 0...40 °C without derating |
| Ambient air temperature for storage | -25...70 °C |
| Analog indgangstype | Software-configurable current : (AI2) 0...20 mA/4...20 mA - 250 Ohm - sampling time: 1.5...2.5 ms - opløsning: 11 bits Bipolar differential voltage : (AI1-/Al1+) +/- 10 V DC - 24 V max - sampling time: 1.5...2.5 ms - opløsning: 11 bits + fortegn Software- |
| Analog udgangstype | Software-configurable current : (AO1) 0...20 mA/4...20 mA - 500 Ohm - sampling time: 1.5...2.5 ms - opløsning: 10 bits Software-configurable voltage : (AO1) 0...10 V DC - 470 Ohm - sampling time: 1.5...2.5 ms - opløsning: 10 bits |
| Analoge Indgange | 2 |
| Analoge udgange | 1 |
| Antal adresser | 1...127 adresser til CANopen 1...247 adresser til Modbus |
| Antal digitale udgange | 2 |
| Anvendes til | Asynchronous motors Synchronous motors |
| Asynkron motorkontrol | Voltage/frequency ratio, 2 points Voltage/frequency ratio, 5 points Flux vector control without sensor, standard Voltage/frequency ratio - Energy Saving, quadratic U/f |
| Beskyttelsestype | Power removal til Motor Power removal til køre Motor fase brud til Motor Thermal protection til Motor Imod løs fase til køre Line supply overvoltage til køre Line supply undervoltage til køre Imod overskridende maks. Hastighed til køre Break on the contro |
| Bredde | 800 mm |
| Bremsemoment | <= 125 % with braking resistor 30 % without braking resistor |
| Bremsning ved stilstand | Med DC indsprøjtning, 0...60 s |
| Colour of base of enclosure | Mørkegrå RAL 7022 |
| Colour of enclosure | Light grey RAL 7035 |
| Dataformat | 8 bits, odd even or no configurable parity til Modbus på terminal 8 bits, 1 stop, even parity til Modbus on front face |
| Dielektrisk gennemslagsholdbarhed | 5092 V DC between control and power terminals 3535 V DC between earth and power terminals |
| Digital indgangslogik | Negativ (LI1...LI6) , 16...30 V (tilstand 0), 0...10 V (tilstand 1) Positiv (LI1...LI6) , 0...5 V (tilstand 0), 11...30 V (tilstand 1) Positiv (PWR) , 0...2 V (tilstand 0), 17...30 V (tilstand 1) |
| Digital indgangsnummer | 7 |
| Digital indgangstype | Safety input (PWR) 24 V DC (<= 30 V) - 1.5 kOhm Kontakt-konfiguration (LI6) 24 V DC (<= 30 V) , med level 1 PLC - 1.5 kOhm - sampling time: 1.5...2.5 ms Programmering (LI1...LI5) 24 V DC (<= 30 V) , med level 1 PLC - 3.5 kOhm - sampling time: 1.5...2.5 ms |
| Digital udgangstype | Configurable relay logic : (R2A, R2B) No - 6.5...7.5 ms - 100000 kredsløb Configurable relay logic : (R1A, R1B, R1C) NO/NC - 6.5...7.5 ms - 100000 kredsløb |
| Driftshøjde | 1000...3000 m with current derating 1 % per 100 m <= 1000 m without derating |
| Driftsstilling | Vertical +/- 10 degree |
| Dybde | 642 mm |
| EAN-nummer | 3606485215181 |
| Electromagnetisk kompatibilitet | Voltage dips and interruptions immunity test i henhold til IEC 61000-4-11 1.2/50 µs - 8/20 µs surge immunity test Level 3 i henhold til IEC 61000-4-5 Conducted radio-frequency immunity test Level 3 i henhold til IEC 61000-4-6 Electrical fast transient/bur |
| EMC filter | Integrated |
| Enhedens korte navn | ATV61 |
| Faseantal | 3 faser |
| Forsyningsspændingsgrænser | 342...457 V |
| Forureningsgrad | 3 i henhold til EN/IEC 61800-5-1 |
| Frekens | 2.5...8 kHz with derating factor 2...8 kHz Justerbar |
| Fysisk interface | 2-wire RS 485 til Modbus |
| Hastighedsområde | 1...100 in open-loop mode, without speed feedback |
| Hyppig beslutning | 0.024/50 Hz til analog indgang 0.1 Hz til display enhed |
| Elektrisk tilslutning | Terminal M12 - 3 x 185 mm² (L1/R, L2/S, L3/T) Terminal M12 - 4 x 240 mm² (U/T1, V/T2, W/T3) Terminal - 2.5 mm2 / AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR) |
| Forsyning | Internal supply : 24 V (21...27 V) DC, 0 mA...100 A Internal supply for reference potentiometer : 10 V (10...11 V) DC, 0 mA...10 A Ekstern forsyning : 24 V (19...30 V) DC, 1 A |
| Højde | 2362 mm |
| IP kapslingsklasse | IP54 |
| Isolationsmodstand | > 1 mOhm på 500 V DC for 1 minute |
| Kit sæt | A DC choke A plinth ATV61HC31N4 drive on heatsink An IP65 remote mounting kit for graphic display terminal Motor terminals A wired ready-assembled Sarel Spacial 6000 enclosure Circuit breaker |
| Klemmetype | Male SUB-D 9 on RJ45 til CANopen 1 RJ45 til Modbus på terminal 1 RJ45 til Modbus on front face |
| Kommerciel status | Commercialised |
| Lagerkode | Ikke på lager |
| Ledningstype | IEC cable på 40 °C, kobber 70 °C / PVC |
| Lokal indikering | LCD display unit - operation function, status and configuration |
| Maximum sluttestrøm | 2 A på 250 V AC til inductiv belastning - cos phi = 0.4 (configurable relay logic) 5 A på 30 V DC til modstandsdygtig belastning - L/R = 0 ms (configurable relay logic) 2 A på 30 V DC til inductiv belastning - L/R = 7 ms (configurable relay logic) 5 A på |
| Maximum transient current | 739 A til 60 s, 3 faser |
| Miljøbestemte kendetegn | 3K3 without condensation i henhold til IEC 60721-3-3 3S2 without condensation i henhold til IEC 60721-3-3 3C2 without condensation i henhold til IEC 60721-3-3 |
| Minimum sluttestrøm | 3 mA på 24 V DC (configurable relay logic) |
| Motor recommanded cable cross section | 3 (3 x 150) mm² |
| Motor slip compensation | Justerbar Automatic whatever the load Not available in voltage/frequency ratio (2 or 5 points) Suppressable |
| Motoreffekt i kW | 315 kW, 3 faser på 380...415 V |
| Mærkning | CE |
| Netfrekvensgrænse | 47.5...63 Hz |
| Nominal switching frequency | 2.5 kHz |
| Overspændingskategori | Klasse 3 EN 50178 |
| Polaritetstype | Ingen impedance til Modbus |
| Productcertificeringer | ATEX GOST |
| Produktsortiment | Altivar 61 Plus |
| Produktspecifik applikation | Pumping and ventilation machine |
| Produkttype | Frekvensomformer |
| Prospektiv kortslutningsstrøm Isc | <= 50 kA with external fuses |
| Protokol for kommunikationsport | CANopen Modbus |
| Regulation loop | Adjustable PI regulator |
| Relativ fugtighed | <= 95 % |
| RoHS (date code: YYWW) | Will be Compliant on 4Q2013 |
| Sammenbygningens type | In floor-standing enclosure with separate air flows Ready to use |
| Shockmodstand | 3M2 i henhold til EN/IEC 60721-3-3 4 gn til 11 ms i henhold til EN/IEC 60068-2-27 |
| Short circuit protection | 800 A sikringsbeskyttelse (gI sikring) til power supply upstream |
| Speed accuracy | +/- 10 % of nominal slip til 0.2 Tn to Tn vridningsvariation without speed feedback |
| Speed drive output frequency | 0.1...500 Hz |
| Standarder | EN 55011 class A group 2 EN 61800-3 environments 1 category C3 EN 61800-3 miljø 2 kategori C3 EN/IEC 61800-3 EN/IEC 61800-5-1 |
| Støjgrænse | 72 dB |
| Sustainable offer status | Ikke Green Premium produkt |
| Synkronmotorkontrol | Vector control without sensor, standard |
| Tilgangs metode | Slave til CANopen |
| Tilgangsstrøm | 527 A 3 faser / 280 kW |
| Tilslutningsfrekvens | 50...60 Hz |
| Tilsyneladende effekt | 365 kVA til 400 V 3 faser / 280 kW |
| Torque accuracy | +/- 15 % in open-loop mode, without speed feedback |
| Transient overmoment | 135 % of nominal motor torque til 2 s 120 % of nominal motor torque til 60 s |
| Transmissionsstel | RTU til Modbus |
| Transmissionsstørrelse | 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps til CANopen 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps til Modbus på terminal 9600 bps, 19200 bps til Modbus on front face |
| Udgangsspænding | <= supply voltage |
| Vedvarende udgangsstrøm | 616 A på 2.5 kHz, 400 V 3 faser |
| Vibrationsmodstand | 3M3 i henhold til EN/IEC 60721-3-3 0.6 gn (f = 10...200 Hz) i henhold til EN/IEC 60068-2-6 1.5 mm (f = 3...10 Hz) i henhold til EN/IEC 60068-2-6 |
| Volume of cooling air | 1400 m3/h |
| Vægt | 440 kg |
