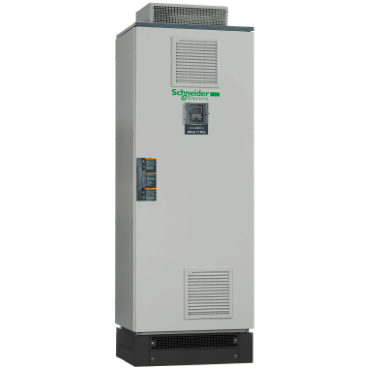

| [Us] rated supply voltage | 380...415 V (+/- 10 %) |
| Accellerations- og nedreguleringsrampe | Linear adjustable separately from 0.01 to 9000 s S, U or customized |
| Adskillelse | Electrical between power and control |
| Ambient air temperature for operation | 40...50 °C with current derating of 1.2 % per °C 0...40 °C without derating |
| Ambient air temperature for storage | -25...70 °C |
| Analoge Indgange | 2 |
| Analoge udgange | 1 |
| Antal adresser | 1...127 adresser til CANopen 1...247 adresser til Modbus |
| Antal digitale udgange | 2 |
| Anvendes til | Asynchronous motors Synchronous motors |
| Bredde | 1400 mm |
| Bremsemoment | <= 150 % with braking or hoist resistor 30 % without braking resistor |
| Bremsning ved stilstand | Med DC indsprøjtning |
| Colour of base of enclosure | Mørkegrå RAL 7022 |
| Colour of enclosure | Light grey RAL 7035 |
| Analog indgangstype | Software-configurable current : (AI2) 0...20 mA/4...20 mA - 250 Ohm - sampling time: 1.5...2.5 ms - opløsning: 11 bits Bipolar differential voltage : (AI1-/Al1+) +/- 10 V DC - 24 V max - sampling time: 1.5...2.5 ms - opløsning: 11 bits + fortegn Software- |
| Analog udgangstype | Software-configurable current : (AO1) 0...20 mA/4...20 mA - 500 Ohm - sampling time: 1.5...2.5 ms - opløsning: 10 bits Software-configurable voltage : (AO1) 0...10 V DC - 470 Ohm - sampling time: 1.5...2.5 ms - opløsning: 10 bits |
| Asynkron motorkontrol | Voltage/frequency ratio, 2 points Voltage/frequency ratio, 5 points Flux vector control without sensor, standard Voltage/frequency ratio - Energy Saving, quadratic U/f Flux vector control without sensor, ENA (energy Adaptation) system Flux vector control |
| Beskyttelsestype | Power removal til Motor Motor fase brud til Motor Thermal protection til Motor Imod løs fase til køre Line supply overvoltage til køre Line supply undervoltage til køre Imod overskridende maks. Hastighed til køre Break on the control circuit til køre Over |
| Dataformat | 8 bits, odd even or no configurable parity til Modbus på terminal 8 bits, 1 stop, even parity til Modbus on front face |
| Dielektrisk gennemslagsholdbarhed | 5092 V DC between control and power terminals 3535 V DC between earth and power terminals |
| Digital indgangslogik | Positive logic (source) (PWR) , 0...2 V (tilstand 0), 17...30 V (tilstand 1) Negative logic (sink) (LI1...LI6) , 16...30 V (tilstand 0), 0...10 V (tilstand 1) Positive logic (source) (LI1...LI6) , 0...5 V (tilstand 0), 11...30 V (tilstand 1) |
| Digital indgangsnummer | 7 |
| Digital indgangstype | Safety input (PWR) 24 V DC (<= 30 V) - 1.5 kOhm Kontakt-konfiguration (LI6) 24 V DC (<= 30 V) , med level 1 PLC - 1.5 kOhm - sampling time: 1.5...2.5 ms Programmering (LI1...LI5) 24 V DC (<= 30 V) , med level 1 PLC - 3.5 kOhm - sampling time: 1.5...2.5 ms |
| Digital udgangstype | Configurable relay logic : (R2A, R2B) No - 6.5...7.5 ms - 100000 kredsløb Configurable relay logic : (R1A, R1B, R1C) NO/NC - 6.5...7.5 ms - 100000 kredsløb |
| Driftshøjde | 1000...3000 m with current derating 1 % per 100 m <= 1000 m without derating |
| Driftsstilling | Vertical +/- 10 degree |
| Dybde | 642 mm |
| EAN-nummer | 3606485215303 |
| Electromagnetisk kompatibilitet | Voltage dips and interruptions immunity test i henhold til IEC 61000-4-11 1.2/50 µs - 8/20 µs surge immunity test Level 3 i henhold til IEC 61000-4-5 Electrical fast transient/burst immunity test level 4 i henhold til IEC 61000-4-4 Radiated radio-frequenc |
| Elektrisk tilslutning | Bar M12 - 4 x 240 mm² (U/T1, V/T2, W/T3) bottom entry Bar M12 - 4 x 300 mm² (L1/R, L2/S, L3/T) bottom entry Skrue klemmeterminaler - 1.5 mm2 (AI1-/AI1+, AI2, AO1, LI1...LI6, PWR) bottom entry Terminal - 2.5 mm2 / AWG 14 (R1A, R1B, R1C, R2A, R2B) bottom en |
| EMC filter | Integrated |
| Enhedens korte navn | ATV71 Plus |
| Faseantal | 3 faser |
| Forsyningsspændingsgrænser | 342...457 V |
| Forureningsgrad | 2 i henhold til EN/IEC 61800-5-1 |
| Frekens | 2.5...8 kHz with derating factor 2...8 kHz Justerbar |
| Fysisk interface | 2-wire RS 485 til Modbus |
| Hyppig beslutning | 0.024/50 Hz til analog indgang 0.1 Hz til display enhed |
| Højde | 2362 mm |
| IP kapslingsklasse | IP54 |
| Isolationsmodstand | > 1 mOhmved 500 V DC for 1 minute to earth |
| Klemmetype | Male SUB-D 9 on RJ45 til CANopen 1 RJ45 til Modbus på terminal 1 RJ45 til Modbus on front face |
| Forsyning | Internal supply : 24 V DC (21...27 V) - 0...100 mA Internal supply for reference potentiometer : 10 V DC (10...11 V) - 0...10 mA Ekstern forsyning : 24 V DC (19...30 V) - 1 A |
| Hastighedsområde | 1...50 synkron motor in open-loop mode, without speed feedback 1...100 asynchronous motor in open-loop mode, without speed feedback 1...1000 asynchronous motor in closed-loop mode with encoder feedback |
| Kit sæt | A DC choke A plinth An IP65 remote mounting kit for graphic display terminal Motor terminals A wired ready-assembled Sarel Spacial 6000 enclosure Circuit breaker ATV71HC40N4 drive on heatsink |
| Kommerciel status | Commercialised |
| Lagerkode | Ikke på lager |
| Ledningstype | UL 508 cable - 40 °C, kobber 75 °C / PVC IEC cable - 40 °C, kobber 70 °C / PVC |
| Lokal indikering | LCD display unit - operation function, status and configuration |
| Maximum sluttestrøm | 2 Aved 30 V DC til inductiv belastning - L/R = 7 ms (R1, R2) 2 Aved 250 V AC til inductiv belastning - cos phi = 0.4 (R1, R2) 5 Aved 30 V DC til modstandsdygtig belastning - L/R = 0 ms (R1, R2) 5 Aved 250 V AC til modstandsdygtig belastning - cos phi = 1 |
| Maximum transient current | 1252 A til 2 s / 400 kW / 600 hp 1139 A til 60 s / 400 kW / 600 hp |
| Miljøbestemte kendetegn | 3K3 without condensation i henhold til IEC 60721-3-3 3S2 without condensation i henhold til IEC 60721-3-3 3C2 without condensation i henhold til IEC 60721-3-3 |
| Minimum sluttestrøm | 3 mA på 24 V DC (configurable relay logic) |
| Motor recommanded cable cross section | 3 (3 x 185) mm² |
| Motor slip compensation | Justerbar Automatic whatever the load Not available in voltage/frequency ratio (2 or 5 points) Suppressable |
| Motoreffekt i kW | 400 kW til 380...415 V |
| Mærkning | CE |
| Netfrekvens | 47.5...63 Hz |
| Nominal switching frequency | 2.5 kHz |
| Overspændingskategori | Klasse 3 i henhold til EN 50178 |
| Polaritetstype | Ingen impedance til Modbus |
| Productcertificeringer | ATEX GOST |
| Produktsortiment | Altivar 71 Plus |
| Produktspecifik applikation | Complex, high-power machines |
| Produkttype | Frekvensomformer |
| Prospektiv kortslutningsstrøm Isc | <= 50 kA with external fuses |
| Protokol for kommunikationsport | CANopen Modbus |
| Regulation loop | Adjustable PI regulator |
| Relativ fugtighed | <= 95 % |
| RoHS (date code: YYWW) | Will be Compliant on 4Q2013 |
| Sammenbygningens type | In floor-standing enclosure with separate air flows Ready to use |
| Shockmodstand | 3M2 i henhold til EN/IEC 60721-3-3 4 gn til 11 ms i henhold til EN/IEC 60068-2-27 |
| Short circuit protection | 1000 A sikringsbeskyttelse type gI - power supply upstream |
| Speed accuracy | +/- 10 % of nominal slip til 0.2 Tn to Tn vridningsvariation, without speed feedback +/- 0.01 % of nominal speed til 0.2 Tn to Tn vridningsvariation, in closed-loop mode with encoder feedback |
| Speed drive output frequency | 0.1...500 Hz |
| Standarder | EN 55011 class A group 2 EN 61800-3 environments 1 category C3 EN 61800-3 miljø 2 kategori C3 EN/IEC 61800-3 EN/IEC 61800-5-1 |
| Støjgrænse | 73 dB i henhold til 86/188/EEC |
| Sustainable offer status | Ikke Green Premium produkt |
| Synkronmotorkontrol | Vector control without sensor, standard Vector control with sensor, standard |
| Tilgangs metode | Slave til CANopen |
| Tilgangsstrøm | 675 A til 400 V / 400 kW |
| Tilslutningsfrekvens | 50...60 Hz (+/- 5 %) |
| Tilsyneladende effekt | 467 kVA til 400 V / 400 kW |
| Torque accuracy | +/- 15 % in open-loop mode, without speed feedback +/- 5 % in closed-loop mode with encoder feedback |
| Transient overmoment | 220 % of nominal motor torque, +/- 10 % til 2 s 170 % of nominal motor torque, +/- 10 % til 60 s |
| Transmissionsstel | RTU til Modbus |
| Transmissionsstørrelse | 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps til CANopen 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps til Modbus på terminal 9600 bps, 19200 bps til Modbus on front face |
| Udgangsspænding | <= supply voltage |
| Vedvarende udgangsstrøm | 759 Aved 2.5 kHz, 400 V / 400 kW |
| Vibrationsmodstand | 3M3 i henhold til EN/IEC 60721-3-3 0.6 gn (f = 10...200 Hz) i henhold til EN/IEC 60068-2-6 1.5 mm peak to peak (f = 3...10 Hz) i henhold til EN/IEC 60068-2-6 |
| Volume of cooling air | 2300 m3/h |
| Vægt | 765 kg |
