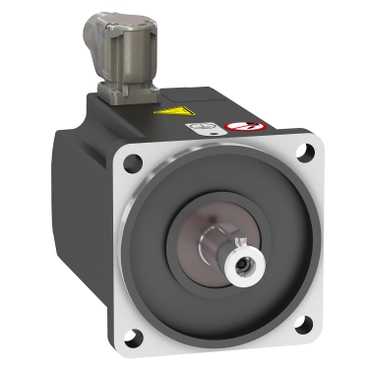

Synkronmotor - BMP - 230 V AC - 0.75 kW - IP65 - IEC
| Varenr: | BMP1001R3NA2A |
| El nr: | 7565809613 |
| EAN13 nr: | 3606480564437 |
| Pakning: | 1stk |
 |
| [Us] rated supply voltage | 230 V |
| Afkølingsmåde | Natural convection |
| Akseldiameter | 19 mm |
| Akselende | Keyed |
| Aksellængde | 40 mm |
| Centring collar depth | 3.5 mm |
| Centring collar diameter | 95 mm |
| Circle diameter of the mounting holes | 115 mm |
| EAN-nummer | 3606480564437 |
| Elektrisk tilslutning | Rotatable right-angled connector |
| Enhedens korte navn | BMP |
| Faseantal | Enkel faset |
| Holdebremse | Uden |
| IP kapslingsklasse | IP67 with IP67 kit IP65 standard |
| Key width | 6 mm |
| Kommerciel status | Commercialised |
| Kompatibilitet | Variable speed drive ATV32 på 0.75 kW 200 V enkel faset |
| Lagerkode | Ikke på lager |
| Længde | 128.6 mm |
| Maximum axial force Fa | 0.2 x Fr |
| Maximum current Irms | 7.2 A med drev ATV32 på 0.75 kW 200 V enkel faset |
| Maximum mechanical speed | 3600 rpm |
| Maximum operating frequency | 300 Hz med drev ATV32 på 0.75 kW 200 V enkel faset |
| Maximum radial force Fr | 570 N på 4000 rpm 630 N på 3000 rpm 720 N på 2000 rpm 900 N på 1000 rpm |
| Minimum operating frequency | 25 Hz med drev ATV32 på 0.75 kW 200 V enkel faset |
| Montagevejledning | International standard flange |
| Motor flange size | 100 mm |
| Mounting holes diameter | 9 mm |
| Nominal operating frequency | 250 Hz med drev ATV32 på 0.75 kW 200 V enkel faset |
| Nominal output power | 750 W med drev ATV32 på 0.75 kW 200 V enkel faset |
| Nominal speed | 3000 rpm med drev ATV32 på 0.75 kW 200 V enkel faset |
| Nominal torque | 2.39 N.m med drev ATV32 på 0.75 kW 200 V enkel faset |
| Number of motor poles | 5 |
| Number of motor stacks | 1 |
| Number of mounting holes | 4 |
| Produkttype | Synchronous motor |
| Reguleringskompatibilitet | Altivar 32 |
| Rotor inertia | 3.19 kg.cm² |
| Stator inductance | 3.54 mH for d-axis winding på 40 °C 4.08 mH for q-axis winding på 40 °C |
| Stator resistance | 1.28 Ohm på 40 °C |
| Sustainable offer status | Ikke Green Premium produkt |
| Torque constant | 0.884 N.m/A på 40 °C |
| Vægt | 3.34 kg |
Yderliger oplysninger:
