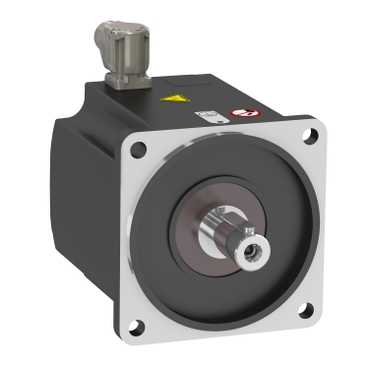

Synkronmotor - BMP - 230 V AC - 2.2 kW - IP65 - IEC
| Varenr: | BMP1401R3NA2A |
| El nr: | 7565809668 |
| EAN13 nr: | 3606480564482 |
| Pakning: | 1stk |
 |
| [Us] rated supply voltage | 230 V |
| Afkølingsmåde | Natural convection |
| Akseldiameter | 24 mm |
| Akselende | Keyed |
| Aksellængde | 50 mm |
| Centring collar depth | 3.5 mm |
| Centring collar diameter | 130 mm |
| Circle diameter of the mounting holes | 165 mm |
| EAN-nummer | 3606480564482 |
| Elektrisk tilslutning | Rotatable right-angled connector |
| Enhedens korte navn | BMP |
| Faseantal | Enkel faset |
| Holdebremse | Uden |
| IP kapslingsklasse | IP67 with IP67 kit IP65 standard |
| Key width | 8 mm |
| Kommerciel status | Commercialised |
| Kompatibilitet | Variable speed drive ATV32 på 2.2 kW 200 V enkel faset |
| Lagerkode | Ikke på lager |
| Længde | 152 mm |
| Maximum axial force Fa | 0.2 x Fr |
| Maximum current Irms | 16.5 A med drev ATV32 på 2.2 kW 200 V enkel faset |
| Maximum mechanical speed | 3600 rpm |
| Maximum operating frequency | 300 Hz med drev ATV32 på 2.2 kW 200 V enkel faset |
| Maximum radial force Fr | 1340 N på 3000 rpm 1530 N på 2000 rpm 1930 N på 1000 rpm |
| Minimum operating frequency | 25 Hz med drev ATV32 på 2.2 kW 200 V enkel faset |
| Montagevejledning | International standard flange |
| Motor flange size | 140 mm |
| Mounting holes diameter | 11 mm |
| Nominal operating frequency | 250 Hz med drev ATV32 på 2.2 kW 200 V enkel faset |
| Nominal output power | 2000 W med drev ATV32 på 2.2 kW 200 V enkel faset |
| Nominal speed | 3000 rpm med drev ATV32 på 2.2 kW 200 V enkel faset |
| Nominal torque | 6.37 N.m med drev ATV32 på 2.2 kW 200 V enkel faset |
| Number of motor poles | 5 |
| Number of motor stacks | 1 |
| Number of mounting holes | 4 |
| Produkttype | Synchronous motor |
| Reguleringskompatibilitet | Altivar 32 |
| Rotor inertia | 16.46 kg.cm² |
| Stator inductance | 1.47 mH for d-axis winding på 40 °C 1.76 mH for q-axis winding på 40 °C |
| Stator resistance | 0.2 Ohm på 40 °C |
| Torque constant | 0.82 N.m/A på 40 °C |
| Vægt | 8 kg |
Yderliger oplysninger:
