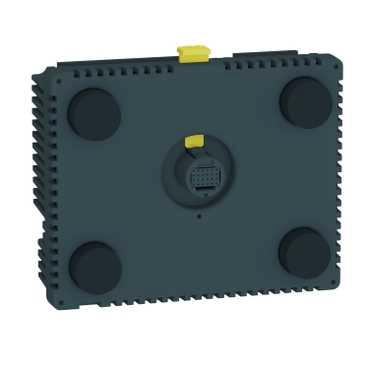

| [Us] rated supply voltage | 24 V på 20.4...28.8 V DC |
| Adskillelse mellem kanaler | Ingen |
| Ambient air temperature for operation | 0...50 °C |
| Ambient air temperature for storage | -20...60 °C |
| Antal digitale udgange | 8 digital output, output logik: kilde 2 fast output (normal mode), output logik: kilde |
| Antal fællespunkter | 2 til digital input 1 til fast input (HSC mode) |
| Antal sider | Limited by internal memory capacity |
| Bredde | 128 mm |
| Clock frekvens | 333 MHz |
| Configurable filtering time | 3...12 ms integrator (none/run/stop) 0.004...0.04 ms bounce filter (latch/event and cumulative filter by step Nx0.5ms (64>=N>=2)) 0 ms no filter (none) |
| Digital indgangsnummer | 14 til digital input i henhold til IEC 61131-2 Type 1 2 til fast input (normal mode) i henhold til IEC 61131-2 Type 1 |
| Digital indgangsspænding | 24 V DC diskret input logik:sink or source (positive/negative) |
| Digital indgangsstrøm | 5 mA til digital 7.83 mA til fast input |
| Driftshøjde | <= 2000 m |
| Driftssystem | Magelis |
| Dybde | 102 mm |
| Digital udgangspænding | 220 V AC (spændingsgrænse: 100...250 V) med relæ diskrete output(s) 24 V DC (spændingsgrænse: 5...30 V) med relæ diskrete output(s) 24 V DC (spændingsgrænse: 19.2...28.8 V) med transistor diskrete output(s) |
| EAN-Code | 3595864175591 |
| Electromagnetisk kompatibilitet | Radiated emission - testniveau: 30 MHz...1 GHz i henhold til EN 55011 Conducted emission - testniveau: 150 kHz...30 MHz i henhold til EN 55011 Conducted RF disturbances - testniveau: 10 V, 0.15...80 MHz i henhold til IEC 61000-4-6 Surge immunity test - te |
| Fastgørelsesmåde | By 1 nut - diameter: Ø 22 mm, montering på: 1...6 mm thick panel |
| Fejltolerence | +/- 15 % of full scale fra cyclic ratio 30...70% til fast output (PWM or PTO mode) +/- 10 % of full scale fra cyclic ratio 20...80% til fast output (PWM or PTO mode) +/- 5 % of full scale fra cyclic ratio 10...90% til fast output (PWM or PTO mode) 1 % af |
| Forsyning | Ekstern kilde |
| Forureningsgrad | 2 i henhold til IEC 60664 |
| Hukommelsesbeskrivelse | 128 MB application run hukommelse, type: DRAM 128 kB internal data storage hukommelse, type: FRAM 128 MB blinklys hukommelse, type: NAND |
| Højde | 50.65 mm |
| Imunitet over for microafbrydelser | <= 10 ms |
| Ind- og udgangsantal | 8 til digital output, terminal(er): DQ0...DQ7 2 til fast output, terminal(er): FQ0...FQ1 14 til digital input, terminal(er): DI0...DI13 2 til fast input, terminal(er): FI0...FI1 |
| Indgangsfrekvens | 100 kHz til fast input - styringstype puls/retning 100 kHz til fast input - styringstype single phase 100 kHz til fast input (encoder mode) - styringstype A/B |
| Indgangsimpedans | 4.7 kOhm 2.81 kOhm |
| Indkoblingsstrøm | <= 30 A |
| Integreret forbindelse | CANopen master bus, connector type: SUB-D 9 1 USB (V2.0) port, connector type: USB A 1 USB (V2.0) port, connector type: mini B USB 1 Ethernet TCP/IP, connector type: RJ45 1 serial link, kommunikationsport RS485/RS232, connector type: RJ45, transmissionsra |
| IP kapslingsklasse | IP65 til front panel i henhold til IEC 60529 18-22 til bagved panel i henhold til IEC 60529 |
| Isolation between channels and internal logic | 500 V DC |
| Isolationsmodstand | > 10 MOhm between power supply and earth > 10 MOhm between the I/O and internal logic |
| Kabellængde | 50 m unshielded cable til digital input 100 m skærm kabel til digital input 10 m skærm kabel til fast input |
| Kasplingsmateriale | PC/PBT |
| Lokal indikering | No indicator |
| Maksimalt tryk | 800...1114 hPa |
| Miljøbestemte kendetegn | Corrosive gas free |
| Mærkning | CE |
| NEMA kapslingsklasse | NEMA 4X til front panel |
| Opbevaringshøjde | <= 10000 m |
| Overvoltage protection | Med |
| Power consumption | 15 W |
| Processornavn | CPU RISC |
| Productcertificeringer | C-Tick CULus 508 GOST CUL 1604 Class 1 Division 2 KCC CULus CSA 22-2 No 142 |
| Produkttype | Controller |
| Protokoller til download | Modbus Modbus TCP/IP CANopen |
| Range of product | Magelis SCU |
| Realtidsur | Indbygget |
| Relativ fugtighed | 5...85 % without condensation |
| Shockmodstand | 294 m/s² (varighed=6 ms) i henhold til IEC 60068-2-27 on panel mounting 147 m/s² (varighed=11 ms) i henhold til IEC 60068-2-27 on DIN rail |
| Software udpegning | SoMachine |
| Standarder | EN 61131-2 FCC Class A IEC 61000-6-2 RoHS compliant UL 508 ANSI/ISA 12-12-01 WEEE directive 2002/96/EC CSA C22.2 No 213 Class I Division 2 RoHS China SJ/T 11363-2006 |
| Stock Code | Affecte, not on stock |
| Tilslutningsafstand | 3.5 mm |
| Udgangsfrekvens | <= 1 kHz til fast output (PWM mode) <= 100 kHz til fast output (PTO mode) |
| Strømforsyning til føler | 15...28.8 V DC, spænding (state 1): >= 15 V, strøm (state 1): >= 2.5 mA, spænding (state 0): <= 5 V, strøm (state 0): <= 1 mA 15...28.8 V DC, spænding (state 1): >= 15 V, strøm (state 1): >= 5 mA, spænding (state 0): <= 5 V, strøm (state 0): <= 1.5 mA |
| Udgangsstrøm | 50 mA, svartid 2 ms til fast output (PWM or PTO mode) 300 mA, svartid 2 ms til fast output (normal mode) 2 A (strøm pr output:4 A), svartid 2 ms med closing contact til digital output 2 A (strøm pr output:4 A), svartid 5 ms med opening contact til digital |
| Vibrationsmodstand | 1 gn (f=9...150 Hz) i henhold til IEC 60068-2-6 +/- 3.5 mm (f=5...9 Hz) i henhold til IEC 60068-2-6 |
| Vægt | 0.359 kg |
