| [Us] rated supply voltage | 24 V DC - 20...20 % |
| Ambient air temperature for storage | -20...60 °C |
| Anbefalede temperatur ved betjening | 0...50 °C |
| Antal sider | Limited by internal memory capacity |
| Background colour | Grøn Orange Rød |
| Backlight lifespan | 50000 timer (grøn) 50000 timer (orange) 10000 hours (rød) |
| Bredde | 116.5 mm |
| Clock frekvens | 333 MHz |
| Dislplaystørrelse | 3.4 inch |
| Displaytype | Backlit monochrome STN LCD |
| Driftshøjde | <= 2000 m |
| Driftssystem | Magelis |
| Dybde | 36.5 mm |
| EAN-nummer | 3595864089690 |
| Fastgørelse | Med 2 fjederklips til 1.6...5 mm thick panel |
| Fonttype | ASCII Chinese (simplified Chinese) Japanese (ANK, Kanji) Korean Taiwanese (traditional Chinese) |
| Hukommelsesbeskrivelse | Back up of data, 128 kB Applikations hukommelse, 16 MB |
| Højde | 77.5 mm |
| Imunitet over for microafbrydelser | <= 3 ms |
| Indkoblingsstrøm | <= 30 A |
| IP kapslingsklasse | IP65 (front panel) i henhold til IEC 60529 18-22 (bagved panel) i henhold til IEC 60529 |
| Kasplingsmateriale | PPT |
| Kommerciel status | Commercialised |
| Kontrast | 16 levels via touch panel |
| Integreret forbindelse | Effektforsyning aftagelig skrue terminal COM1 serial link hun RJ45, sende hurtighed <= 115.2 kbits/s (RS232C/RS485) 1 USB (V2.0) port USB type A 1 USB (V2.0) port mini B USB |
| Lagerkode | På lager |
| Lokal indikering | 1 LED (grøn) til normal betjening |
| Lysintensitet | 8 levels |
| Mærkning | CE |
| NEMA kapslingsklasse | NEMA 4X front panel (indoor use) |
| Pixelopløsning | 200 x 80 pixels |
| Power consumption | 5 W |
| Processornavn | CPU RISC |
| Productcertificeringer | CE C-Tick CULus GOST UL class 1 Div2 T4A ou T5 |
| Produktsortiment | Magelis STO & STU |

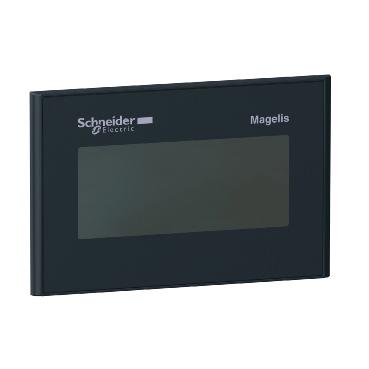

| Produkttype | Touch panel screen |
| Protokoller til download | Modbus 3 parti protokol Uni-TE |
| REACh | Reference not containing SVHC above the threshold |
| Realtidsur | Access to the PLC real-time clock |
| Relativ fugtighed | 0...90 % without condensation |
| Resistance to electromagnetic fields | 10 V/m i henhold til IEC 61000-4-3 |
| RoHS (date code: YYWW) | Compliant - since 1010 - Schneider Electric declaration of conformity |
| Shockmodstand | 15 gn til 11 ms i henhold til IEC 60068-2-27 |
| Software udpegning | Vijeo Designer |
| Standarder | EN 61131-2 FCC Class A IEC 61000-6-2 UL 1604 UL 508 |
| Sustainable offer status | Ikke Green Premium produkt |
| Touch panel | Analog |
| Vibrationsmodstand | 1 gn (f = 9...150 Hz) i henhold til IEC 60068-2-6 +/- 3.5 mm (f = 5...9 Hz) i henhold til IEC 60068-2-6 |
