| [Icw] rated short-time withstand current | 1000 A <= 40 °C 10 min 1200 A <= 40 °C 3 min 1700 A <= 40 °C 1 min 2400 A <= 40 °C 30 s 3600 A <= 40 °C 10 s |
| [Ie] rated operational current | 400 A (<= 55 °C) på <= 440 V AC AC-3 500 A (<= 40 °C) på <= 440 V AC AC-1 |
| [Ith] conventional free air thermal current | 500 A på <= 40 °C |
| [Ue] rated operational voltage | <= 460 V DC <= 1000 V AC 50/60 Hz |
| [Ui] rated insulation voltage | 1500 V i henhold til VDE 0110 gruppe C 1000 V i henhold til IEC 60947-4-1 |
| [Uimp] rated impulse withstand voltage | 8 kV |
| Ambient air temperature for storage | -60...80 °C |
| Anbefalede temperatur ved betjening | -5...55 °C |
| Arbejdsforhold | 2400 cyc/h på <= 55 °C |
| Beskyttelsesbehandling | TH |
| Bredde | 213 mm |
| Control circuit type | AC 40...400 Hz |
| Driftshøjde | 3000 m uden reducering i temperaturen |
| Driftstid | 100...170 ms åben 40...65 ms closing |
| Dybde | 219 mm |
| EAN-nummer | 3389110788341 |
| Effekttab i pr. pol | 42 W AC-3 65 W AC-1 |

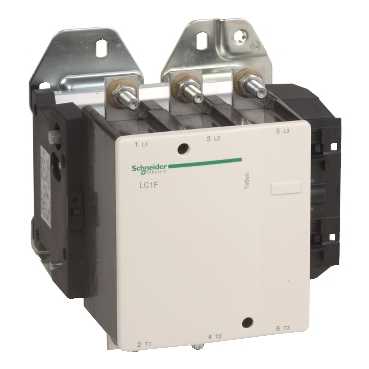

| Enhedens korte navn | LC1F |
| Hold-in power consumption in VA | 15 VA på 20 °C (cos ? 0.9) 40...400 Hz |
| Højde | 206 mm |
| Impedans | 0.26 mOhm på 50 Hz - Ith 500 A |
| Indkoblingseffekt i VA | 1075 VA på 20 °C (cos ? 0.9) 40...400 Hz |
| IP kapslingsklasse | 18-22 fronten with shrouds (bestilles separat) i henhold til VDE 0106 18-22 fronten with shrouds (bestilles separat) i henhold til IEC 60529 |
| Kommerciel status | Commercialised |
| Lagerkode | Ikke på lager |
| Mechanical robustness | Vibrationer contactor open 1.5 Gn, 5...300 Hz Vibrationer contactor closed 5 Gn, 5...300 Hz Shocks contactor open 6 Gn til 11 ms Shocks contactor closed 15 Gn til 11 ms |
| Mekanisk holdbarhed | 10 Mcyklus |
| Montagevejledning | Plade |
| Motoreffekt i kW | 110 kW på 220...230 V AC 50/60 Hz 185 kW på 1000 V AC 50/60 Hz 280 kW på 660…690 V AC 50/60 Hz 257 kW på 500 V AC 50/60 Hz 250 kW på 440 V AC 50/60 Hz 220 kW på 415 v AC 50/60 Hz 200 kW på 380...400 V AC 50/60 Hz |
| Mærkebrydeevne | 3200 kA i henhold til IEC 60947-4-1 |
| Mærkeslutteevne Irms | 4000 A AC i henhold til IEC 60947-4-1 |
| Overspændingskategori | III |
| Polbeskrivelse | 3P |
| Pole contact composition | 3 NO |
| Product end of life instructions | Available |
| Product environmental profile | Tilgængelig Download Produktmiljøprofil |
| Product name | TeSys F |
| Productcertificeringer | BV CCC CSA DNV GL RINA RMRoS UL LROS |
| Produkttype | Kontaktor |
| Range | TeSys |
| REACh | Reference not containing SVHC above the threshold |
| RoHS (date code: YYWW) | Compliant - since 0843 - Schneider Electric declaration of conformity |
| Standarder | EN 60947-1 EN 60947-4-1 IEC 60947-1 IEC 60947-4-1 JEM 1038 |
| Strømvarmetab | 14 W |
| Styrekredsens spændingsgrænser | 0.3...0.5 Uc på 55 °C drop-out 40...400 Hz 0.85...1.1 Uc på 55 °C operational 40...400 Hz |
| Styrespænding | 230 V AC 40...400 Hz |
| Sustainable offer status | Green Premium produkt |
| Til kobling af | Motor kontrol Resistive load |
| Tilhørende sikringsstørrelse | 500 A gG på <= 440 V 400 A aM på <= 440 V |
| Tilladelig omgivelsestemperatur omkring enheden | -40...70 °C |
| Tilslutningsklemmer | Effekt kreds : lugs-ring terminals 2 kabel(er) 150 mm² Effekt kreds : bar 2 x ( 30 x 5 mm) Control circuit : skrue klemmeterminaler 2 kabel(er) 1...4 mm² - kabel stivhed: solid - uden kabelende Control circuit : skrue klemmeterminaler 1 kabel(er) 1...4 mm |
| Tilspændingsmoment | Effekt kreds : 35 N.m Control circuit : 1.2 N.m |
| Utilisation category | AC-1 AC-3 |
| Vægt | 9.1 kg |
