| [Icw] rated short-time withstand current | 60 A <= 55 °C effekt kreds |
| [Ie] rated operational current | 9 A på <= 400 V AC AC-3 20 A (<= 50 °C) AC AC-1 |
| [Ith] conventional free air thermal current | 10 A på <= 55 °C til signalling circuit 20 A på <= 55 °C til effekt kreds |
| [Ue] rated operational voltage | 690 V AC <= 400 Hz til signalling circuit 690 V AC 50/60 Hz til effekt kreds |
| [Ui] rated insulation voltage | 690 V til effekt kreds i henhold til CSA C22.2 No 14 690 V til effekt kreds i henhold til VDE 0110 gruppe C 690 V til effekt kreds i henhold til UL 508 690 V til effekt kreds i henhold til IEC 60947 690 V til effekt kreds i henhold til BS 5424 |
| Ambient air temperature for storage | -50...70 °C |
| Anbefalede temperatur ved betjening | -20...50 °C |
| Arbejdsforhold | 1200 cyc/h |
| Auxiliary contact composition | 1 NO |
| Beskyttelsesbehandling | TC i henhold til DIN 50015 TC i henhold til IEC 60068 |
| Bredde | 45 mm |
| Control circuit type | AC 50/60 Hz |
| Driftshøjde | 2000 m uden reducering i temperaturen |
| Driftstid | 7...14 ms coil energisation and NO closing 6...8 ms coil de-energisation and NO opening |
| Dybde | 56 mm |
| EAN-nummer | 3389110563719 |
| Enhedens korte navn | LC1SKGC |
| Hold-in power consumption in VA | 4.9 VA på 20 °C 50/60 Hz |
| Højde | 58 mm |
| Impedans | 4 mOhm på 50 Hz - Ith 20 A til effekt kreds |
| Indkoblingseffekt i VA | 23 VA på 20 °C 50/60 Hz |
| IP kapslingsklasse | IP2x i henhold til VDE 0106 |
| Kommerciel status | Commercialised |
| Lagerkode | Ikke på lager |
| Mekanisk holdbarhed | 10 Mcyklus |
| Montagevejledning | Panel Skinne |
| Motoreffekt i kW | 1.1 kW på 220...230 V AC 50/60 Hz 4 kW på 660...690 V AC 50/60 Hz 4 kW på 380...415 V AC 50/60 Hz |
| Mærkebrydeevne | 68 A på <= 400 V i henhold til IEC 60947 68 A på <= 400 V i henhold til NF C 63-110 |
| Mærkeslutteevne Irms | 85 A AC i henhold til IEC 60947 85 A AC i henhold til NF C 63-110 |
| Polbeskrivelse | 3P |
| Pole contact composition | 3 NO |

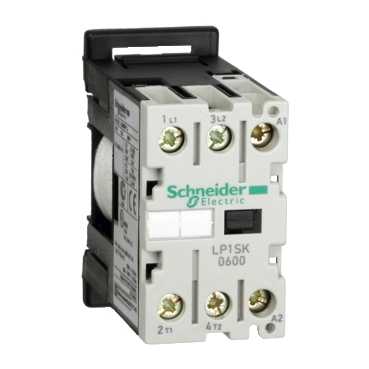

| Product name | TeSys SK |
| Productcertificeringer | CSA UL |
| Produkttype | Mini contactor |
| Range | TeSys |
| Signalling circuit frequency | <= 400 Hz |
| Standarder | BS 5424 IEC 60947 NF C 63-110 VDE 0660 |
| Strømvarmetab | 1.5 W på 50/60 Hz |
| Styrekredsens spændingsgrænser | 0.2...0.75 Uc på <= 55 °C drop-out 50/60 Hz 0.85...1.1 Uc på <= 55 °C operational 50/60 Hz |
| Styrespænding | 400 V AC 50/60 Hz |
| Til kobling af | Motor kontrol Resistive load |
| Tilhørende sikringsstørrelse | 10 A gI til signalling circuit i henhold til VDE 0660 10 A gI til signalling circuit i henhold til IEC 60947 20 A gI på <= 440 V til effekt kreds |
| Tilspændingsmoment | Effekt kreds : 0.8 N.m - på connector - med skruetrækker Pozidriv No 1 |
| Utilisation category | AC-1 AC-3 |
| Vægt | 0.175 kg |
| Tilslutningsklemmer | Connector 2 kabel(er) 0.35...1.5 mm² - kabel stivhed: fleksibel - med kabelende Connector 1 kabel(er) 0.35...6 mm² - kabel stivhed: fleksibel - med kabelende Connector 2 kabel(er) 0.35...2.5 mm² - kabel stivhed: fleksibel - uden kabelende Connector 1 kabe |
