| [Icw] rated short-time withstand current | 350 A <= 40 °C 10 min 450 A <= 40 °C 3 min 600 A <= 40 °C 1 min 700 A <= 40 °C 30 s 1200 A <= 40 °C 10 s |
| [Ie] rated operational current | 150 A (<= 55 °C) på <= 440 V AC AC-3 250 A (<= 40 °C) på <= 440 V AC AC-1 |
| [Ith] conventional free air thermal current | 250 A på <= 40 °C |
| [Ue] rated operational voltage | <= 460 V DC <= 1000 V AC 50/60 Hz |
| [Ui] rated insulation voltage | 1500 V i henhold til VDE 0110 gruppe C 1000 V i henhold til IEC 60947-4-1 |
| [Uimp] rated impulse withstand voltage | 8 kV |
| Aflasningstype | Mekanisk |
| Ambient air temperature for storage | -60...80 °C |
| Anbefalede temperatur ved betjening | -5...55 °C |
| Auxiliary contact composition | 1 NO |
| Beskyttelsesbehandling | TH |
| Brandmodstand | 850 °C i henhold til IEC 60695-2-1 |
| Bredde | 345 mm |
| Driftshøjde | 3000 m uden reducering i temperaturen |
| Dybde | 171 mm |
| EAN-nummer | 3389110227383 |
| Effekttab i pr. pol | 8 W AC-3 |
| Enhedens korte navn | LC2F |

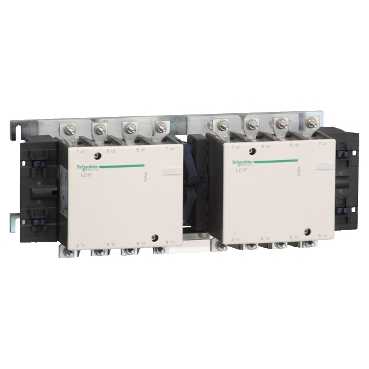

| Enhedens udseende | Preassembled with reversing power busbar |
| Højde | 170 mm |
| Impedans | 0.35 mOhm på 50 Hz - Ith 250 A |
| IP kapslingsklasse | IP2x fronten with shrouds (bestilles separat) i henhold til VDE 0106 IP2x fronten with shrouds (bestilles separat) i henhold til IEC 60529 |
| Kommerciel status | Commercialised |
| Lagerkode | Ikke på lager |
| Mechanical robustness | Shocks contactor closed 15 Gn til 11 ms Shocks contactor open 9 Gn for 11 ms Vibrationer contactor closed 6 Gn, 5...300 Hz Vibrationer contactor open 2 Gn, 5...300 Hz |
| Montagevejledning | Plade |
| Motoreffekt i kW | 100 kW på 660…690 V AC 50/60 Hz 40 kW på 220...240 V AC 50/60 Hz 90 kW på 500 V AC 50/60 Hz 80 kW på 440 V AC 50/60 Hz 80 kW på 415 v AC 50/60 Hz 75 kW på 380...400 V AC 50/60 Hz 65 kW på 1000 V AC 50/60 Hz |
| Mærkebrydeevne | 1200 kA i henhold til IEC 60947-4-1 |
| Mærkeslutteevne Irms | 1500 A AC i henhold til IEC 60947-4-1 |
| Overspændingskategori | III |
| Polbeskrivelse | 3P |
| Pole contact composition | 3 NO |
| Product name | TeSys F |
| Productcertificeringer | BV CCC CSA DNV GL RINA RMRoS UL LROS |
| Produkttype | Reversibel kontaktor |
| Range | TeSys |
| Standarder | EN 60947-1 EN 60947-4-1 IEC 60947-1 IEC 60947-4-1 JEM 1038 |
| Til kobling af | Motor kontrol Resistive load |
| Tilhørende sikringsstørrelse | 250 A gG på <= 440 V 160 A aM på <= 440 V |
| Tilladelig omgivelsestemperatur omkring enheden | -40...70 °C |
| Tilslutningsklemmer | Effekt kreds : bar 2 x ( 25 x 3 mm) Effekt kreds : lugs-ring terminals 1 kabel(er) 120 mm² Effekt kreds : connector 1 kabel(er) 120 mm² Control circuit : skrue klemmeterminaler 2 kabel(er) 1...4 mm² - kabel stivhed: solid - uden kabelende Control circuit |
| Tilspændingsmoment | Effekt kreds : 18 N.m Control circuit : 1.2 N.m |
| Utilisation category | AC-1 AC-3 |
| Vægt | 7.56 kg |
