| [Ithe] conventional enclosed thermal current | 5 A til output control relay på 40 °C |
| [Ue] rated operational voltage | 30 V - DC til output control relay 250 V - AC på 50/60 Hz til output control relay 415 v - AC på 50/60 Hz til effekt kreds |
| [Ui] rated insulation voltage | 415 V AC på 50/60 Hz i henhold til IEC 60947 |
| [Uimp] rated impulse withstand voltage | 2.5 kV til AS-Interface i henhold til IEC 60947-1 2.5 kV til sensor i henhold til IEC 60947-1 2.5 kV til 24 V i henhold til IEC 60947-1 6 kV til effekt kreds i henhold til IEC 60947-1 |
| Ambient air temperature for operation | -5...40 °C i henhold til IEC 61439-1 |
| Ambient air temperature for storage | -40...80 °C i henhold til IEC 61439-1 |
| Antal indgange | 2 M12 |
| AS-Interface profile | 7DFF - standard |
| Beskyttelsesbehandling | TC |
| Beskyttelsestype | Fase fejl Inductive overvoltage |
| Betjening | Drejehåndtag til protection control - OFF - Trip - ON |
| Brandmodstand | 960 °C i henhold til IEC 60695-2-1 |
| Bredde | 175 mm |
| Brydeevne | 100 kA på 400/415 V i henhold til IEC 60947-2 100 kA på 230/240 V i henhold til IEC 60947-2 |
| Device application | AS interface |
| Driftshøjde | 2000 m |
| Dybde | 175 mm |
| EAN-nummer | 3389118325104 |
| Electromagnetisk kompatibilitet | Disturbing field emission klasse B i henhold til CISPR 11 Disturbing field emission klasse B i henhold til ENV 55011 Radiated radio-frequency electromagnetic field immunity test 10 V/m i henhold til ENV 50140 Radiated radio-frequency electromagnetic field |
| Elektrisk holdbarhed | Relæ : >= 1 Mcyklus - 24 V med 30 cyc/mn - DC-3 - 0.25 A Relæ : 0.5 Mcycles - 24 V med 15 cyc/mn - DC-3 - 1 A Relæ : 0.2 Mcycles - 24 V med 6 cyc/mn - DC-12 - 2 A Relæ : 0.1 Mcycles - 24 V med 6 cyc/mn - DC-12 - 5 A Relæ : 5 Mcyklus - 24 V med 30 cyc/mn - |
| Højde | 195 mm |
| Indgangsspænding | 19...30 V 0...50 mA - DC |
| Indgangstype | Modstandsdygtig |
| Indstillingsområde for termsik beskyttelse | 1...1.6 A |
| Input description | Status D3 : unused - bit value 1 Status D2 : enable relay - bit value 1 Status D1 : reverse start - bit value 1 Status D0 : forward start - bit value 1 Status D3 : unused - bit value 0 Status D2 : disable relay - bit value 0 Status D1 : reverse stop - bit |
| IP kapslingsklasse | IP54 i henhold til IEC 60529 |
| Isolation | Between input and communication 1500 V between output and internal logic 1500 V between output and ground |
| Isolationsmodstand | > 1000 mOhm imellem output and communication |
| Kabelforskruningstype | Output control relay : Pg 16 - 10...15 mm Output control relay : Pg 13 - 10...15 mm Effekt kreds : Pg 16 - 10...15 mm Supply circuit : Pg 16 - 10...15 mm |
| Kommerciel status | Commercialised |
| Kontaktype og sammensætning | 1 C/O |
| Lagerkode | Ikke på lager |
| Lokal indikering | Input/output status ved LED Product status ved 3 LED |
| Materiale | Top : polycarbonate + 20 % FG - hvid : RAL 9001 Bottom : polycarbonate + 20 % FG - Black |
| Mechanical robustness | Vibrationer : 4 gn gennem contactor closed i henhold til IEC 60068-2-6 Vibrationer : 2 Gn gennem contactor open i henhold til IEC 60068-2-6 Shocks : 15 gn gennem contactor closed i henhold til IEC 60068-2-27 Shocks : 10 Gn gennem contactor open i henhold |
| Mekanisk holdbarhed | Contactor : 30 Mcyklus Circuit breaker : 0.1 Mcycles |
| Motoreffekt i kW | 0.55 kW på 400/415 V - AC på 50/60 Hz 0.25 kW på 220/230 V - AC på 50/60 Hz |
| Netfrekvens | 50/60 Hz |
| Output description | Command D3 : sensor 2 present - bit value 1 Command D2 : sensor 1 present - bit value 1 Command D1 : started - bit value 1 Command D0 : ready - bit value 1 Command D3 : sensor 2 missing - bit value 0 Command D2 : sensor 1 missing - bit value 0 Command D1 |
| Product end of life instructions | Need no specific recycling operations |

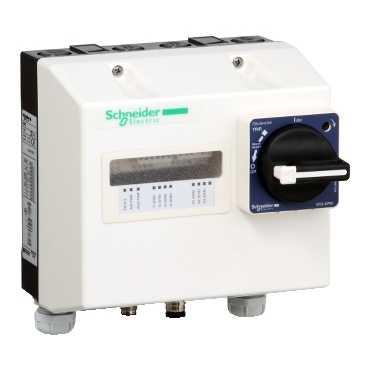

| Product name | TeSys LF |
| Produkttype | Kapslet DOL starter |
| Range | TeSys |
| Reaktionstid | Output control relay : <= 15 ms gennem åben Output control relay : <= 10 ms gennem closing |
| RoHS (date code: YYWW) | Compliant - since 0925 - Schneider Electric declaration of conformity |
| Sammensætning | Kreds-bryder AS interface module Kontaktor |
| Standarder | EN 60204-1 EN 60439-1 EN 60947-1 IEC 60204-1 IEC 60439-1 IEC 60947-1 |
| Styrespænding | 24 V til AC kredsløb på 50/60 Hz |
| Sustainable offer status | Ikke Green Premium produkt |
| Tilgangskompatibilitet | 2 or 3-wire PNP |
| Type | AC |
| Utilisation category | AC-3 |
| Vægt | 1.35 kg |
| Strømforbrug | 110 mA på 24 V til supply circuit inrush 30 mA på 24 V til supply circuit maintained mode 0 mA på 24 V til supply circuit de-energisation 60 mA til kommunikation bus sensor 20 mA til kommunikation bus during operation |
| Tilslutningsklemmer | Output control relay : skrueterminal med 1 kabler fra 0.5...1.5 mm² - fleksibel med kabel ende Output control relay : skrueterminal med 1 kabler fra 0.5...1.5 mm² - fleksibel uden kabel ende Output control relay : skrueterminal med 1 kabler fra 0.5...1.5 |
| Tilspændingsmoment | Output control relay : 0.7 N.m - med skruetrækker flat Ø 3.5 mm Effekt kreds : 0.8 N.m - med skruetrækker flad Ø 5.5 mm Supply circuit : 1.7 N.m - med skruetrækker flad Ø 5.5 mm |
