| [Ie] rated operational current | 16 A (<= 70 °C) på 690 V AC AC-1 til effekt kreds 20 A (<= 50 °C) på <= 440 V AC AC-1 til effekt kreds |
| [Ith] conventional free air thermal current | 20 A på <= 50 °C til effekt kreds |
| [Icw] rated short-time withstand current | 20 A <= 50 °C >= 15 s effekt kreds 40 A <= 50 °C 3 min effekt kreds 45 A <= 50 °C 1 min effekt kreds 60 A <= 50 °C 30 s effekt kreds 80 A <= 50 °C 10 s effekt kreds 85 A <= 50 °C 5 s effekt kreds 90 A <= 50 °C 1 s effekt kreds |
| [Ue] rated operational voltage | 690 V AC 50/60 Hz til effekt kreds |
| [Ui] rated insulation voltage | 600 V til effekt kreds i henhold til CSA C22.2 No 14 690 V til effekt kreds i henhold til IEC 60947-4-1 600 V til effekt kreds i henhold til UL 508 |
| [Uimp] rated impulse withstand voltage | 8 kV |
| Ambient air temperature for storage | -50...80 °C |
| Anbefalede temperatur ved betjening | -25...50 °C |
| Arbejdsforhold | 3600 cyc/h |
| Beskyttelsesbehandling | TC i henhold til DIN 50016 TC i henhold til IEC 60068 |
| Bredde | 45 mm |
| Coil technology | Built-in bidirectional peak limiting diode suppressor |
| Control circuit type | DC lavt forbrug |
| Driftshøjde | 2000 m uden reducering i temperaturen |
| Driftstid | 15...25 ms coil de-energisation and NC closing 25...35 ms coil energisation and NC opening 30...40 ms coil energisation and NO closing 10...20 ms coil de-energisation and NO opening |
| Dybde | 57 mm |
| EAN-nummer | 3389110499377 |
| Elektrisk holdbarhed | 0.18 Mcycles 20 A AC-1 på Ue <= 440 V |
| Enhedens korte navn | LP4K |
| Flammemodstand | Requirement 2 i henhold til NF F 16-102 Requirement 2 i henhold til NF F 16-101 V1 i henhold til UL 94 |
| Hold-in power consumption in W | 1.8 W på 20 °C |
| Højde | 58 mm |
| Impedans | 3 mOhm på 50 Hz - Ith 20 A til effekt kreds |
| Indkoblingseffekt i W | 1.8 W på 20 °C |
| IP kapslingsklasse | IP2x i henhold til VDE 0106 |
| Kommerciel status | Commercialised |
| Lagerkode | Ikke på lager |
| Mechanical robustness | Shocks contactor closed, on Y axis 10 Gn til 11 ms IEC 60068-2-27 Shocks contactor closed, on X axis 15 Gn til 11 ms IEC 60068-2-27 Shocks contactor opened, on Y axis 6 Gn til 11 ms IEC 60068-2-27 Shocks contactor opened, on X axis 10 Gn til 11 ms IEC 600 |
| Mekanisk holdbarhed | 30 Mcyklus |
| Montagevejledning | Plade Skinne |
| Mærkebrydeevne | 70 A på 660...690 V i henhold til IEC 60947 110 A på 380...400 V i henhold til IEC 60947 110 A på 220...230 V i henhold til IEC 60947 80 A på 500 V i henhold til IEC 60947 110 A på 440 V i henhold til IEC 60947 110 A på 415 v i henhold til IEC 60947 |
| Mærkeslutteevne Irms | 110 A AC til effekt kreds i henhold til IEC 60947 110 A AC til effekt kreds i henhold til NF C 63-110 |
| Overspændingskategori | III |
| Polbeskrivelse | 4P |
| Pole contact composition | 2 NO + 2 NC |
| Product end of life instructions | Need no specific recycling operations |
| Product environmental profile | Tilgængelig Download Produktmiljøprofil |

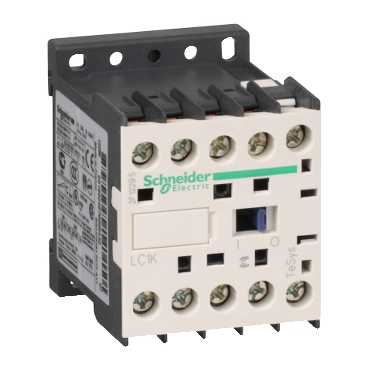

| Product name | TeSys K |
| Productcertificeringer | CSA UL |
| Produkttype | Kontaktor |
| Range | TeSys |
| REACh | Reference not containing SVHC above the threshold |
| RoHS (date code: YYWW) | Compliant - since 0825 - Schneider Electric declaration of conformity |
| Standarder | BS 5424 IEC 60947 NF C 63-110 VDE 0660 |
| Strømvarmetab | 1.8 W |
| Styrekredsens spændingsgrænser | 0.1...0.7 Uc på <= 50 °C drop-out 0.7...1.30 Uc på <= 50 °C operational |
| Styrespænding | 72 V DC |
| Sustainable offer status | Green Premium produkt |
| Safety reliability level | B10d = 20000000 kredsløb contactor with mechanical load i henhold til EN/ISO 13849-1 B10d = 1369863 kredsløb contactor with nominal load i henhold til EN/ISO 13849-1 |
| Til kobling af | Resistive load |
| Tilhørende sikringsstørrelse | 25 A aM til effekt kreds 25 A gG på <= 440 V til effekt kreds |
| Tilslutningsklemmer | Skrue klemmeterminaler 2 kabel(er) 0.34...1.5 mm² - kabel stivhed: fleksibel - med kabelende Skrue klemmeterminaler 2 kabel(er) 0.75...4 mm² - kabel stivhed: fleksibel - uden kabelende Skrue klemmeterminaler 2 kabel(er) 1.5...4 mm² - kabel stivhed: solid |
| Tilspændingsmoment | 1.3 N.m - på skrue klemmeterminaler - med skruetrækker flat Ø 6 mm 1.3 N.m - på skrue klemmeterminaler - med skruetrækker Philips No 2 |
| Utilisation category | AC-1 |
| Vægt | 0.235 kg |
