| [Us] rated supply voltage | 200...240 V - 15...10 % |
| Afkølingsmåde | Natural convection |
| Ambient air temperature for operation | 0...50 °C |
| Ambient air temperature for storage | -25...70 °C |
| Analog indgangstype | Analog indgang (ANA1+/ANA1-, ANA2+/ANA2-) differential +/- 10 V, >= 10000 Ohm, 14 bits |
| Analoge Indgange | 2 |
| Antal adresser | 1...247 adresser til Modbus 1...127 adresser til CANopen, CANopen Motionbus |
| Antal digitale udgange | 2 |
| Beskyttelsestype | Against short-circuits til outputs signal Against reverse polarity til inputs signal |
| Bremsestrøm | 50 mA |
| Dataformat | 8 bits, odd or even parity, 1 stop Modbus 8 bits, no parity, 1 or 2 stop Modbus |
| Digital indgangslogik | Positiv logik (LI1, LI2, LI3, LI4) tilstand 0: < 5 V, tilstand 1: > 15 V i henhold til EN/IEC 61131-2 type 1 Positiv logik (compliment of PWRR_A, compliment of PWRR_B) tilstand 0: < 5 V, tilstand 1: > 15 V i henhold til EN/IEC 61131-2 type 1 Negativ (LI1, |
| Digital indgangsnummer | 4 logic input(s) 2 sikkerhed input(s) |
| Digital indgangsspænding | 24 V DC (sikkerhed input(s)) 24 V DC (logic input(s)) |
| Digital indgangstype | Sikkerhed input(s) (PWRR_A, PWRR_B) Logic input(s) (LI1, LI2, LI3, LI4) |
| Digital udgangslogik | Positiv (LO1, LO2) i henhold til EN/IEC 61131-2 Negativ (LO1, LO2) i henhold til EN/IEC 61131-2 |
| Digital udgangspænding | <= 30 V DC |
| Digital udgangstype | Logic output(s) (LO1, LO2) 24 V DC |
| Driftshøjde | > 1000...2000 m with conditions <= 1000 m without derating |
| Driftsstilling | Vertical +/- 10 degree |
| EAN-nummer | 3389119206983 |
| Electromagnetisk kompatibilitet | Radiated radio-frequency electromagnetic field immunity test Level 3 i henhold til IEC 61000-4-3 Electrostatic discharge immunity test Level 3 i henhold til IEC 61000-4-2 Electrical fast transient/burst immunity test level 4 i henhold til IEC 61000-4-4 1. |
| Elektrisk tilslutning | Terminal, fastgørelseskapacitet: 2.5 mm2 (AWG 14)R/L1, S/L2, T/L3 Terminal, fastgørelseskapacitet: 2.5 mm2 (AWG 14)PA/+, PBI, PBe |
| EMC filter | Integrated |
| Faseantal | Enkel faset |
| Fejltolerence | < +/- 2 % over operating temperature range < +/- 1 % 25 °C |
| Forsyningsspændingsgrænser | 170...264 V |
| Forureningsgrad | 2 i henhold til EN/IEC 61800-5-1 |
| Frekens | 4 kHz 8 kHz |
| Indgangsmodstand | 5 kOhm |
| Indkoblingsstrøm | < 60 A |
| Installaeret udstyr | 31 til Modbus |
| Isolation | Electrical between power and control |
| Klemmetype | Spring terminals (labelled CN1) til CANopen, CANopen Motionbus RJ45 (labelled CN4) til Modbus RJ45 (labelled CN4) til CANopen, CANopen Motionbus |
| Fysisk interface | RS422 til 1 P/D input(s), <= 400 kHz RS422 til 1 ESIM output input(s), <= 400 kHz RS422 til 1 CW/CCW input(s), <= 400 kHz RS422 til 1 A/B input(s), <= 400 kHz 2-wire RS485 multidrop Modbus |
| IP kapslingsklasse | IP41 on upper part with protective cover in place i henhold til EN/IEC 61800-5-1 IP41 on upper part with protective cover in place i henhold til EN/IEC 60529 18-22 on upper part with protective cover removed i henhold til EN/IEC 61800-5-1 18-22 on upper p |
| Kommunikationsfunktioner | Write single register (06) til Modbus Write multiple registers (16) til Modbus Read/write multiple registers (23) til Modbus Read holding registers (03) til Modbus Read device identification (43) til Modbus Diagnostics (08) til Modbus Kommunikation overvå |
| Ledningstype | Uden monteringssæt :enkelt IEC kabel på 45 °C, copper 90 °C XLPE/EPR Uden monteringssæt :enkelt IEC kabel på 45 °C, copper 70 °C PVC |
| Linearitetsfejl | < +/- 0.5 % |
| Lækstrøm | < 30 mA |
| Miljøbestemte kendetegn | Classes 3C1 i henhold til IEC 60721-3-3 |
| Mærkning | CE |
| Netfrekvensgrænse | 47.5...63 Hz |
| Nominel effekt | 0.75 kW på 4 kHz |
| Output current 3s peak | 7 A på 4 kHz til 3 s 6 A på 8 kHz til 3 s |
| Overspændingskategori | III |
| Polaritetstype | No polarization impedances til Modbus Integrated and switchable impedances til CANopen |
| Productcertificeringer | CUL UL |

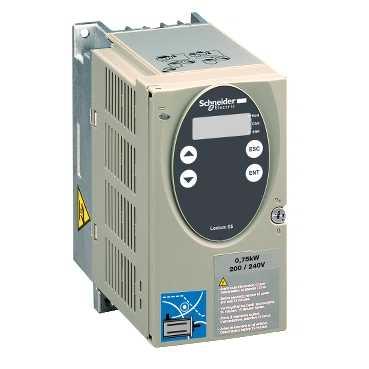

| Produkttype | Motion servo drive |
| Prospektiv kortslutningsstrøm Isc | 1 kA |
| Protokol for kommunikationsport | CANopen CANopen Motionbus Modbus |
| Prøvevarighed | 0.25 ms (LI1, LI2, LI3, LI4), separat input(s) 0.25 ms (ANA1+/ANA1-, ANA2+/ANA2-), analog input(s) |
| Range of product | Lexium 05 |
| Reaktionstid | <= 10 ms |
| Relativ fugtighed | Class 3K3 (5 to 93 %) without condensation i henhold til IEC 60721-3-3 |
| Responstid på udgang | 1 ms (LO1, LO2) til separat output(s) |
| Safety function | PWR protection of the system process stop and/or prevent unintended operation of the servo motor i henhold til IEC/EN 61800-5-2 PWR protection of the system process stop and/or prevent unintended operation of the servo motor i henhold til EN/IEC 61508 lev |
| Shockmodstand | 15 gn (varighed = 11 ms) i henhold til EN/IEC 60028-2-27 |
| Signalfunktion | Display of faults til integrated 7-segment display terminal |
| Standarder | EN/IEC 50178 EN/IEC 61800-3 EN/IEC 61800-5-1 |
| Status LED | 1 LED signalering RUN til CANopen 1 LED signalering error til CANopen 1 LED rød signalering drive voltage |
| Stock Code | Affecte, not on stock |
| Tid for kontaktspring | 1 ms (LI1...LI4) |
| Tilgangs metode | Slave til CANopen, CANopen Motionbus |
| Tilgangsstrøm | 8.1 A på 200 V 6.7 A på 240 V |
| Tilslutningsfrekvens | 50/60 Hz - 5...5 % |
| Tilspændingsmoment | 0.8 N.m (R/L1, S/L2, T/L3) 0.8 N.m (PA/+, PBI, PBe) |
| Transmissionsstørrelse | 9600, 19200, 38400 bps til Modbus 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps til CANopen, CANopen Motionbus |
| Type nr. | LXM05A |
| Udgangsspænding | <= power supply voltage |
| Vedvarende udgangsstrøm | 3.2 A på 8 kHz 4 A på 4 kHz |
| Vibrationsmodstand | 1.5 mm peak to peak (f = 3...13 Hz) i henhold til EN/IEC 60068-2-6 1 gn (f = 13...150 Hz) i henhold til EN/IEC 60068-2-6 |
| Vægt | 1.1 kg |
