| [Ie] rated operational current | <= 0.2 A på 115 V, DC-13 til 70 °C i henhold til VDE 0660 <= 0.2 A på 115 V, DC-13 til 70 °C i henhold til IEC 60947-5-1/1991 <= 0.1 A på 250 V, DC-13 til 70 °C i henhold til VDE 0660 <= 0.1 A på 250 V, DC-13 til 70 °C i henhold til IEC 60947-5-1/1991 <= |
| [Ith] conventional free air thermal current | 8 A |
| [Ui] rated insulation voltage | 300 V i henhold til CSA 250 V i henhold til IEC |
| [Us] rated supply voltage | 24 V AC/DC at 50/60 Hz 110...240 V AC at 50/60 Hz |
| Ambient air temperature for storage | -40...85 °C |
| Anbefalede temperatur ved betjening | -20...60 °C |
| Bredde | 22.5 mm |
| Bredde på trinstørrelser | 22.5 mm |
| Dielektrisk prøvespænding | 2.5 kV |
| Digital udgangstype | Relæ |
| Driftsstilling | Alle stillinger uden reduceringsfaktor |
| Dybde | 80 mm |
| EAN-nummer | 3389110328639 |
| Effektforbrug i VA | 2.5 VA på 110 V 0.9 VA på 24 V 13 VA på 240 V |
| Effektforbrug i W | 0.5 W på 24 V |
| Forsyningsadskillelsesværdi | > 0.1 Uc |
| Forureningsgrad | 3 i henhold til IEC 60664-1 |
| Gentagelsesnøjagtighed | < 1 % |
| Højde | 78 mm |
| Ikke-sprdende shockbølge | 4.8 kV |
| Imunitet over for microafbrydelser | 3 ms |
| Indstillingsnøjagtighed for tidsforsinkelse | +/- 20 % of full scale |
| IP kapslingsklasse | IP50 (kasse) 18-22 (terminaler) |
| Kommerciel status | Commercialised |
| Kontaktmateriale | 90/10 sølv nikkelkontakter |
| Lagerkode | Ikke på lager |
| Masimal spænding | 250 V |
| Mekanisk holdbarhed | 20000000 kredsløb |
| Minimum impulsvarighed | 60 ms |
| Minimum slutteevne | 10 mA på 12 V |
| Modstand mod hurtige transienter | 2 kV i henhold til IEC 61000-4-4 Level 3 |
| Mærkning | CE |
| Overspændingskategori | III i henhold til IEC 60664-1 |
| Productcertificeringer | CSA GL UL |
| Produktsortiment | Zelio Time |

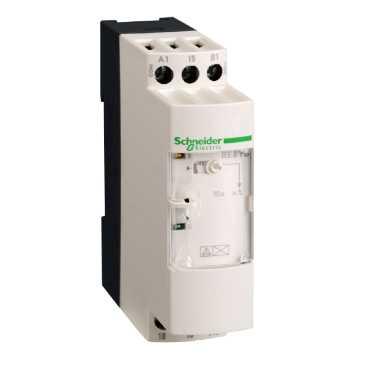

| Produkttype | Optimum industrial timing relay |
| Relativ fugtighed | 15...85 % 3K3 i henhold til IEC 60721-3-3 |
| Resettid | 50 ms |
| Resistance to electromagnetic fields | 10 V/m i henhold til IEC 61000-4-3 level 3 |
| Resistance to electrostatic discharge | 8 kV in air i henhold til IEC 61000-4-2 level 3 6 kV in contact i henhold til IEC 61000-4-2 level 3 |
| Salg pr udelelig antal | 10 |
| Spændingsafvigelse | < 2.5 %/V |
| Spændingsområde | 0.9...1.1 Us |
| Standarder | EN/IEC 61812-1 |
| Stødholdbarhed | 2 kV i henhold til IEC 61000-4-5 level 3 |
| Temperaturafvigelse | < 0.2 %/°C |
| Terminal description | (15-16-18)OC_OFF (A1-B1)CO ALT |
| Tidsforsinkelsesområde | 0.1...10 s |
| Tidsforsinkelsestype | Qc |
| Tilslutningsklemmer | Skrueterminal 2 x 2.5 mm², fleksibel kabel uden kabel ende Skrueterminal 2 x 1.5 mm², fleksibel kabel med kabel ende |
| Tilspændingsmoment | 0.6...1.1 N.m |
| Type nr. | RE8 |
| Udstrålingsforstyrrelse | CISPR 11 gruppe 1 - klasse A CISPR 22 - klasse A |
| Vibrationsmodstand | 0.35 mm 10...55 Hz i henhold til IEC 60068-2-6 |
| Vægt | 0.11 kg |
