| [In] rated current | 5 A AC |
| [Ui] rated insulation voltage | 250 V i henhold til VDE 0010 250 V i henhold til IEC 255 Group C |
| [Us] rated supply voltage | 120 V AC at 50/60 Hz |
| Ambient air temperature for storage | -40...70 °C |
| Anbefalede temperatur ved betjening | -20...60 °C |
| Creepage distance | 4 kV/3 i henhold til IEC 60664-1 |
| Dielektrisk gennemslagsholdbarhed | 2 kV 1 mA/1 minut 50 Hz i henhold til EN/IEC 61812-1 2 kV 1 mA/1 minut 50 Hz i henhold til EN/IEC 60601-1 |
| Digital udgangstype | Relæ |
| EAN-nummer | 3389119400091 |
| Elektrisk holdbarhed | 100000 kredsløb på 250 V AC modstandsdygtig |
| Fastgørelse | Plug-in Sokkel |
| Gentagelsesnøjagtighed | +/- 0.5 % |
| Immunitet overfor elektriske felter | 10 V (0.15...80 MHz) i henhold til EN/IEC 61000-4-6 level 3 |
| Immunitet til spændingsdyk | 60 %/100 ms i henhold til EN/IEC 61000-4-11 30 %/10 ms i henhold til EN/IEC 61000-4-11 >= 95 %/1 s i henhold til EN/IEC 61000-4-11 |
| Imunitet over for microafbrydelser | <= 5 ms |
| Indstillingsnøjagtighed for tidsforsinkelse | 10 % at full scale på 25 °C i henhold til EN/IEC 61812-1 |
| IP kapslingsklasse | IP50 i henhold til IEC 60529 |
| Kommerciel status | Commercialised |
| Kontaktmateriale | Cadmium free |
| Kontaktype og sammensætning | 4 C/O |
| Lagerkode | Ikke på lager |
| Lokal indikering | 1 LED gul POWER ON 1 LED rød output in operation |
| Maksimal slutteevne | 4 x 5 A |
| Mekanisk holdbarhed | 10000000 kredsløb |
| Midlertidig tilladelig strøm | 10 A til < 10 s |
| Minimum sluttestrøm | 100 mA |
| Modstand mod hurtige transienter | 2 kV i henhold til EN/IEC 61000-4-4 level 3 |
| Output overvoltage protection | 2 J |
| Power consumption | 2.6 VA |
| Productcertificeringer | CUL UL |

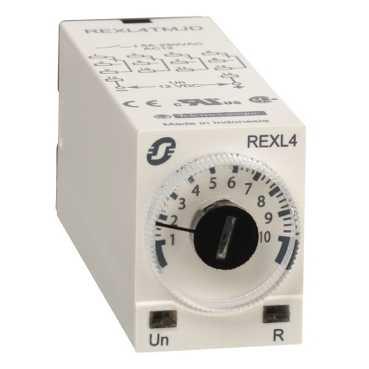

| Produktsortiment | Zelio Time |
| Produkttype | Miniature timing relay |
| Relativ fugtighed | 95 % without condensation i henhold til IEC 60068-2-6 |
| Resettid | 50 ms during time delay, on de-energisation 250 ms after time delay, on de-energisation |
| Resistance to electromagnetic fields | 10 V/m i henhold til EN/IEC 61000-4-3 level 3 |
| Resistance to electrostatic discharge | 8 kV (in air) i henhold til EN/IEC 61000-4-2 level 3 6 kV (in contact) i henhold til EN/IEC 61000-4-2 level 3 |
| Spændingsafvigelse | +/- 0.2 %/V |
| Spændingsområde | 0.85...1.15 Us |
| Standarder | 73/23/EEC 89/336/EEC 93/68/EEC EN 50081-2 EN 61000-6-2 EN/IEC 60601-1 EN/IEC 60601-2 EN/IEC 61812-1 |
| Stødholdbarhed | 2 kV i henhold til EN/IEC 61000-4-5 level 3 |
| Temperaturafvigelse | 0.05 %/°C |
| Tidsforsinkelsesområde | 0.1...1 h 0.1...1 min 0.1...1 s 1...10 h 1...10 min 1...10 s 10...100 h |
| Tidsforsinkelsestype | A |
| Type nr. | REXL |
| Udstrålingsforstyrrelse | Klasse B i henhold til EN 55022 (EN 55011 group 1) |
| Vibrationsmodstand | 0.35 mm (f = 10...55 Hz) i henhold til IEC 60068-2-6 |
| Vægt | 0.05 kg |
