| [Ui] rated insulation voltage | 400 V i henhold til IEC 60664-1 250 V i henhold til IEC 60664-1 |
| [Us] rated supply voltage | 24...48 V AC/DC |
| Ambient air temperature for operation | -20...50 °C |
| Ambient air temperature for storage | -40...70 °C |
| Arbejdsforhold | <= 360 operations/hour under full load |
| Bredde | 17.5 mm |
| Dielektrisk prøvespænding | 2 kV AC 50 Hz, 1 min i henhold til IEC 60664-1 2 kV AC 50 Hz, 1 min i henhold til IEC 60255-5 |
| Driftsstilling | Any position without derating |
| EAN-Code | 3389119405157 |
| Effektforbrug i VA | <= 3.9 VA AC |
| Effektforbrug i W | <= 1.6 W DC |
| Electromagnetisk kompatibilitet | Immunity for industrial environments i henhold til NF EN/IEC 61000-6-2 Emission standard for residential, commercial and light-industrial environments i henhold til EN/IEC 61000-6-3 Emission standard for industrial environments i henhold til EN/IEC 61000- |
| Elektrisk holdbarhed | 100000 cycles |
| Forsyningsspændingsgrænser | 15...100 V AC/DC |
| Forureningsgrad | 3 i henhold til IEC 60664-1 |
| Gentagelsesnøjagtighed | +/- 1 % til tidsforsinket +/- 0.5 % til input and measurement circuit |
| Hysterese | 3 % fixed fra threshold setting |
| Ikke-sprdende shockbølge | 4 kV i henhold til IEC 61000-4-5 4 kV i henhold til IEC 60664-1 4 kV i henhold til IEC 60255-5 |
| Imunitet over for microafbrydelser | 20 ms |
| IP kapslingsklasse | IP30 (kasse) i henhold til IEC 60529 18-22(terminaler) i henhold til IEC 60529 |
| Isolationsmodstand | > 500 MOhm på 500 V DC i henhold til IEC 60664-1 > 500 MOhm på 500 V DC i henhold til IEC 60255-5 |
| Kapslingsmateriale | Selvslukkende kunsstof |
| Koblingsevne i VA | 1250 VA |
| Local distributor code | 7523006283 |
| Masimal spænding | 250 V AC/DC |
| Maximum sluttestrøm | 5 A AC/DC |
| Measurement range | 20...80 V voltage DC 20...80 V voltage AC 50/60 Hz |
| Mekanisk holdbarhed | <= 30000000 cycles |
| Minimum sluttestrøm | 10 mA på 5 V DC |
| Montagevejledning | 35 mm symmetrical DIN rail i henhold til EN/IEC 60715 |
| Mærkning | CE : 73/23/EEC CE : EMC 89/336/EEC |
| Målecyklus | <= 150 ms measurement cycle as true rms value |
| Målefejl | 0.2 %/°C with temperature variation < 1 % over the whole range with voltage variation |
| Målenøjagtighed | +/- 10 % of the full scale value |
| Nominel udgangsstrøm | 5 A |
| Overspændingskategori | III i henhold til IEC 60664-1 |
| Polaritet | Non reversible polarity on DC supply |
| Product specific application | For single-phase and DC supply |
| Productcertificeringer | CSA C-Tick GL GOST UL |

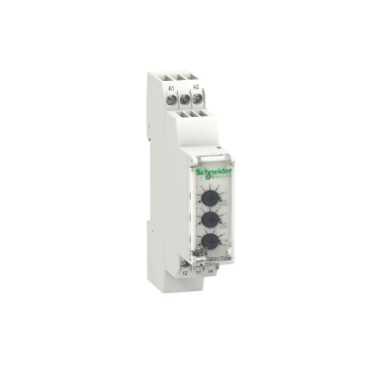

| Produkttype | Modular measurement and control relays |
| Range of product | Zelio kontrol |
| Relativ fugtighed | 95 % på 55 °C i henhold til IEC 60068-2-30 |
| Relæovervågningsparametre | Overvoltage and undervoltage detection Self-powered |
| Relæserie | RM17UBE |
| Relætype | Spænding kontrol relæ |
| Resettid | 1500 ms til tidsforsinket |
| Run up delay at power up | <= 500 ms AC <= 100 ms DC |
| Shockmodstand | 5 gn i henhold til IEC 60068-2-27 |
| Standarder | EN/IEC 60255-6 |
| Status LED | 1 LED gul til relay ON 1 LED grøn til POWER ON |
| Stock Code | Affecte, not on stock |
| Styrekredsens frekvens | 50...60 Hz +/- 10 % |
| Tidsforsinkelse | Justerbar 0.1...10 s, 0 + 10 % on crossing the threshold |
| Tilslutningsfrekvens | 50/60 Hz +/- 10 % |
| Tilslutningsklemmer | Screw terminals 2 x 0.2...2 x 1.5 mm² - AWG 24...AWG 16, fleksibel kabel med kabel ende Screw terminals 1 x 0.2...2 x 2.5 mm² - AWG 24...AWG 12, fleksibel kabel med kabel ende Screw terminals 2 x 0.5...2 x 2.5 mm² - AWG 20...AWG 14, solid kabel uden kabel |
| Tilspændingsmoment | 0.6...1 N.m i henhold til IEC 60947-1 |
| Udgangskontakter | 1 C/O |
| Utilisation category | DC-14 i henhold til IEC 60947-5-1 DC-13 i henhold til IEC 60947-5-1 DC-12 i henhold til IEC 60947-5-1 AC-15 i henhold til IEC 60947-5-1 AC-14 i henhold til IEC 60947-5-1 AC-13 i henhold til IEC 60947-5-1 AC-12 i henhold til IEC 60947-5-1 |
| Vibrationsmodstand | 1 gn (f = 57.6...150 Hz) i henhold til IEC 60068-2-6/IEC 60255-21-1 0.35 mm (f = 5...57.6 Hz) i henhold til IEC 60068-2-6/IEC 60255-21-1 |
| Vægt | 0.08 kg |
