| [Ui] rated insulation voltage | 400 V i henhold til IEC 60664-1 |
| [Us] rated supply voltage | 24...240 V DC 24...240 V AC |
| Ambient air temperature for operation | -20...50 °C |
| Ambient air temperature for storage | -40...70 °C |
| Arbejdsforhold | <= 360 operations/hour under full load |
| Bredde | 35 mm |
| Dielektrisk prøvespænding | 2 kV 1 min AC 50 Hz |
| Driftsstilling | Any position uden |
| EAN-Code | 3389119405287 |
| Effektforbrug i VA | <= 4 VA AC |
| Effektforbrug i W | <= 0.5 W DC |
| Electromagnetisk kompatibilitet | Immunity for industrial environments i henhold til EN/IEC 61000-6-2 Emission standard for residential, commercial and light-industrial environments i henhold til EN/IEC 61000-6-3 Emission standard for industrial environments i henhold til EN/IEC 61000-6-4 |
| Elektrisk holdbarhed | 10000 cycles |
| Forsyningsspændingsgrænser | 20.4...264 V DC 20.4...264 V AC |
| Forureningsgrad | 3 i henhold til IEC 60664-1 |
| Grænseværdi for udløsning | 3100 Ohm (+/- 10 % til temperature control circuit) |
| Hurtig forsinkelse ved opstart | <= 500 ms |
| Ikke-sprdende shockbølge | 4 kV |
| Imunitet over for microafbrydelser | 20 ms på 20.4 V |
| IP kapslingsklasse | IP30 (kasse) i henhold til IEC 60529 18-22(terminaler) i henhold til IEC 60529 |
| Isolationsmodstand | > 500 MOhm på 500 V DC i henhold til IEC 60664-1 > 500 MOhm på 500 V DC i henhold til IEC 60255-5 |
| Kapslingsmateriale | Selvslukkende kunsstof |
| Koblingsevne i VA | 1250 VA |
| Local distributor code | 7523006445 |
| Masimal spænding | 250 V DC 250 V AC |
| Maximum sluttestrøm | 5 A DC 5 A AC |
| Measurement range | 208...480 V voltage AC 0...20 Ohm short-circuit detection |
| Measurement voltage limits | 176...528 V AC |
| Mekanisk holdbarhed | <= 30000000 cycles |
| Minimum sluttestrøm | 10 mA på 5 V DC |
| Modstand mellem terminaler | 602 mOhm |
| Montagevejledning | 35 mm symmetrical DIN rail i henhold til EN/IEC 60715 |
| Mærkning | CE : 73/23/EEC CE : EMC 89/336/EEC |
| Nominel udgangsstrøm | 5 A |
| Overspændingskategori | III i henhold til IEC 60664-1 |
| Product specific application | For 3-phase supply |
| Productcertificeringer | CSA C-Tick GL GOST UL |

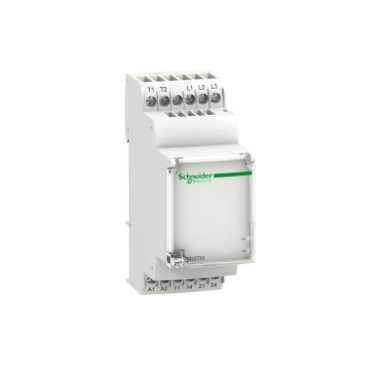

| Produkttype | Modular measurement and control relays |
| Range of product | Zelio kontrol |
| Reaktionstid | > 50 ms input Y1 (contact Y1-T1) and pushbutton |
| Relativ fugtighed | 95 % på 55 °C i henhold til IEC 60068-2-30 |
| Relæovervågningsparametre | Motor temperature via PTC probe Phase failure detection Phase sequence |
| Relæserie | RM35TM |
| Relætype | Motor temperature control relay |
| Reset threshold | 1650 Ohm (+/- 10 % til temperature control circuit) |
| Resettid | 10000 ms til udgang |
| Resistans | <= 1500 Ohm til temperature sensor på 20 °C |
| Shockmodstand | 15 gn til 11 ms i henhold til IEC 60255-21-1 |
| Short-circuit current | 0.007 A temperature sensing circuit (T1-T2 terminals short circuited) |
| Spændingsområde | 176...528 V |
| Standarder | EN/IEC 60255-6 IEC 60034-11-2 |
| Status LED | 1 LED gul til temperature of relay (R1) 1 LED gul til phase of relay (R2) 1 LED grøn til POWER ON |
| Stock Code | Affecte, not on stock |
| Styrekredsens frekvens | 50...60 Hz +/- 10 % |
| Styrespænding | <= 3.6 V fra temperature control circuit (T1-T2 terminals open) |
| Tidsforsinkelse | Fixed 0.3 s |
| Tilslutningsfrekvens | 50/60 Hz +/- 10 % |
| Tilslutningsklemmer | Screw terminals 2 x 0.2...2 x 1.5 mm² - AWG 24...AWG 16, fleksibel kabel med kabel ende Screw terminals 1 x 0.2...1 x 2.5 mm² - AWG 24...AWG 12, fleksibel kabel med kabel ende Screw terminals 2 x 0.5...2 x 2.5 mm² - AWG 20...AWG 14, solid kabel uden kabel |
| Tilspændingsmoment | 0.6...1 N.m i henhold til IEC 60947-1 |
| Udgangskontakter | 2 NO |
| Utilisation category | DC-13 i henhold til IEC 60947-5-1 DC-12 i henhold til IEC 60947-5-1 AC-15 i henhold til IEC 60947-5-1 AC-14 i henhold til IEC 60947-5-1 AC-13 i henhold til IEC 60947-5-1 AC-12 i henhold til IEC 60947-5-1 |
| Vibrationsmodstand | 1 gn (f = 57.6...150 Hz) i henhold til IEC 60068-2-6/IEC 60255-21-1 0.35 mm (f = 5...57.6 Hz) i henhold til IEC 60068-2-6/IEC 60255-21-1 |
| Vægt | 0.13 kg |
