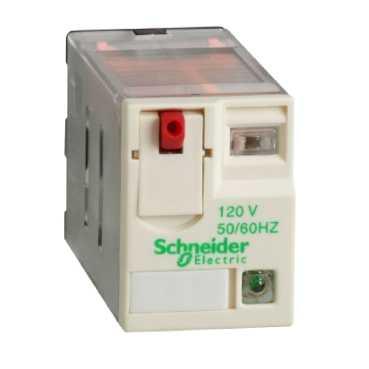

Zelio RPM effektrelæ 2 C/O - 120 V AC - 15 A med LED
| Varenr: | RPM22F7 |
| El nr: | 7522503596 |
| EAN13 nr: | 3389119401920 |
| Pakning: | 1stk |
 |
| [Ie] rated operational current | 7.5 A at 28 V DC (NC) conforming to IEC 7.5 A at 250 V AC (NC) conforming to IEC 15 A at 28 V DC (NO) conforming to IEC 15 A at 250 V AC (NO) conforming to IEC 15 A at 28 V DC conforming to UL 15 A at 277 V AC conforming to UL |
| [Ithe] conventional enclosed thermal current | 15 Aved -40...55 °C |
| [Ui] rated insulation voltage | 300 V i henhold til UL 300 V i henhold til CSA 250 V i henhold til IEC |
| [Uimp] rated impulse withstand voltage | 4 kV til 1.2/50 µs |
| Ambient air temperature for operation | -40...55 °C |
| Ambient air temperature for storage | -40...85 °C |
| Anvendelseskoefficient | 0,2 |
| Arbejdsforhold | <= 18000 omgange/time no-load <= 1200 omgange/time under load |
| Belastningsstrøm | 15 Aved 28 V DC 15 Aved 250 V AC |
| Beskyttelseskategori | RT I |
| Betjening | Lockable test button |
| Dielektrisk gennemslagsholdbarhed | 2000 V AC mellem poler med basis insolering 2000 V AC between coil and contact med styrket insolering 1500 V AC between contacts with micro disconnection insulation |
| Driftsstilling | Alle stillinger |
| Driftstid | 20 ms at nominal voltage |
| EAN-nummer | 3389119401920 |
| Elektrisk holdbarhed | 100000 kredsløb til modstandsdygtig belastning |
| Enhedens korte navn | RPM |
| Forureningsgrad | 3 |
| Gennemsnitlig forbrug | 1.1 VA 60 Hz |
| Gennemsnitlig resistans | 4430 Ohmved 20 °C +/- 15 % |
| IP kapslingsklasse | 22-26 i henhold til EN/IEC 60529 |
| Klemmeform | Flad |
| Kommerciel status | Commercialised |
| Kontaktmateriale | AgNi |
| Kontaktype og sammensætning | 2 C/O |
| Lagerkode | Ikke på lager |
| Maksimal slutteevne | 420 W 3750 VA |
| Masimal spænding | 250 V i henhold til IEC |
| Mekanisk holdbarhed | 10000000 kredsløb |
| Minimum slutteevne | 170 mW på 10 mA, 17 V |
| Minimum sluttestrøm | 10 mA |
| Mærkespændingsgrænser | 96...132 V AC |
| Navn på serierne | Effekt |
| Productcertificeringer | CSA RoHS UL REACH EAC |
| Produktsortiment | Zelio Relay |
| Produkttype | Plug-in relæ |
| Resettid | 20 ms at nominal voltage |
| Shockmodstand | 30 gn not operating 15 gn in operation |
| Standarder | EN/IEC 61810-1 UL 508 CSA C22.2 No 14 |
| Status LED | Med |
| Styrespænding | 120 V AC |
| Udkoblingsspændingsgrænse | >= 0.15 Uc AC |
| Vibrationsmodstand | 5 gn (f = 10...150 Hz), omfang +/- 1 mm (til 5 cycles not operating) 3 gn (f = 10...150 Hz), omfang +/- 1 mm (til 5 cycles in operation) |
| Vægt | 0.036 kg |
Yderliger oplysninger:
Se venligst SE katalog©Schneider Electric A/S 2025
