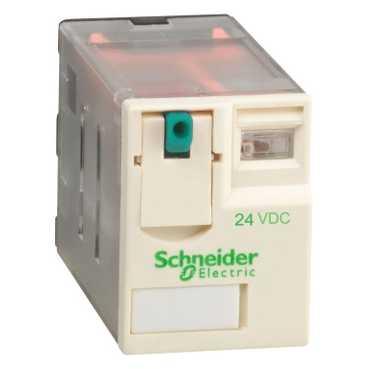

Zelio RXM-stikbensrelæ 12A 2CO 24VDC
| Varenr: | RXM2AB1BD |
| El nr: | 7522505523 |
| EAN13 nr: | 3389119403399 |
| Pakning: | 1stk |
 |
| [Ie] rated operational current | 12 A på 277 V AC i henhold til UL 12 A på 28 V DC i henhold til UL 6 A på 250 V AC (NC) i henhold til IEC 6 A på 28 V DC (NC) i henhold til IEC 12 A på 250 V AC (No) i henhold til IEC 12 A på 28 V DC (No) i henhold til IEC |
| [Ithe] conventional enclosed thermal current | 12 A på -40...55 °C |
| [Ui] rated insulation voltage | 300 V i henhold til UL 300 V i henhold til CSA 250 V i henhold til IEC |
| [Uimp] rated impulse withstand voltage | 4 kV til 1.2/50 µs |
| Ambient air temperature for operation | -40...55 °C |
| Ambient air temperature for storage | -40...85 °C |
| Anvendelseskoefficient | 0,2 |
| Arbejdsforhold | <= 18000 omgange/time no-load <= 1200 omgange/time under load |
| Belastningsstrøm | 12 Aved 28 V DC 12 Aved 250 V AC |
| Beskyttelseskategori | RT I |
| Betjening | Lockable test button |
| Dielektrisk gennemslagsholdbarhed | 2000 V AC mellem poler med basis insolering 2000 V AC between coil and contact med styrket insolering 1300 V AC between contacts med mikro afbrydelse insolering |
| Driftsstilling | Alle stillinger |
| Driftstid | 20 ms |
| EAN-nummer | 3389119403399 |
| Elektrisk holdbarhed | 100000 kredsløb til modstandsdygtig belastning |
| Enhedens korte navn | RXM |
| Forureningsgrad | 3 |
| Gennemsnitlig forbrug i W | 0.9 W |
| Gennemsnitlig resistans | 650 Ohmved 20 °C +/- 10 % |
| IP kapslingsklasse | 22-26 i henhold til EN/IEC 60529 |
| Klemmeform | Flad |
| Kommerciel status | Commercialised |
| Kontaktmateriale | AgNi |
| Kontaktype og sammensætning | 2 C/O |
| Lagerkode | På lager |
| Maksimal slutteevne | 3000 VA/336 W |
| Masimal spænding | 250 V i henhold til IEC |
| Mekanisk holdbarhed | 10000000 kredsløb |
| Minimum slutteevne | 170 mW på 10 mA, 17 V |
| Mærkespændingsgrænser | 19.2...26.4 V DC |
| Navn på serierne | Miniature |
| Produktsortiment | Zelio Relay |
| Produkttype | Plug-in relæ |
| Resettid | 20 ms |
| Shockmodstand | 30 gn not operating 10 gn in operation |
| Standarder | EN/IEC 61810-1 UL 508 CSA C22.2 No 14 |
| Status LED | Uden |
| Styrespænding | 24 V DC |
| Udkoblingsspændingsgrænse | >= 0.1 Uc |
| Vibrationsmodstand | 5 gn (f = 10...150 Hz), omfang +/- 1 mm (til 5 cycles not operating) 3 gn (f = 10...150 Hz), omfang +/- 1 mm (til 5 cycles in operation) |
| Vægt | 0.037 kg |
Yderliger oplysninger:
Se venligst SE katalog©Schneider Electric A/S 2025
