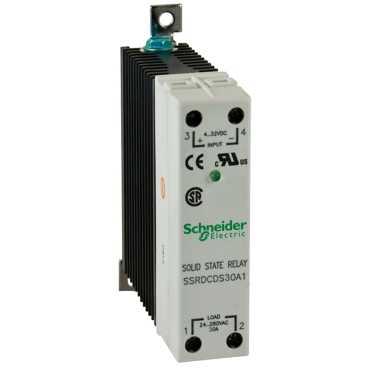

Solid state relæ til DIN skinne input 4-32 V DC, output 24-280 V AC, 30A


[In] rated current	30 A
Ambient air temperature for storage	-40...125 °C
Anbefalede temperatur ved betjening	-40...80 °C
Belastningsstrøm	0.15...30 A
DV/dt	500 V/µs off-state at maximum voltage
EAN-nummer	3606480076510
Enhedens korte navn	SSR
Faseantal	1 fase
IP kapslingsklasse	18-22
Kommerciel status	Commercialised
Kontaktype og sammensætning	1 NO
Lagerkode	Ikke på lager
Lokal indikering	LED grøn til input status
Lækstrøm	<= 10 mA off-state
Maksimum spænding	600 V
Maximum I²t for fusing	1620 A².s til 8.3 ms
Montagevejledning	Symmetrisk DIN skinne
Mærkning	CE
Produktsortiment	Zelio Relay
Produkttype	Solid state relæ
Reaktionstid	0.5 cycle turn-off 0.5 cycle turn-on
RoHS (date code: YYWW)	Compliant - since 0940 - Schneider Electric declaration of conformity
Solid state output type	Zero voltage switching SCR output
Spændingsfald	1.6 V on-state
Standarder	UL E258297 CSA LR 40487 IEC 60950-1 IEC 62314
Strømforbruggrænser	8...12 mA
Styrespænding	4...32 V DC
Stødstrøm	625 A til 16.6 ms
Sustainable offer status	Ikke Green Premium produkt
Switching voltage	1 V DC turn-off 4 V DC turn-on
Tilslutningsklemmer	Skrueterminal 1 x 0.2...1 x 5.3 mm² til udgang - AWG 24...AWG 10 Skrueterminal 1 x 0.2...1 x 5.3 mm² til indgang - AWG 24...AWG 10
Tilspændingsmoment	0.6...0.7 N.m til udgang 0.6...0.7 N.m til indgang
Udgangsspænding	24...280 V AC

Yderliger oplysninger: Se venligst SE katalog
