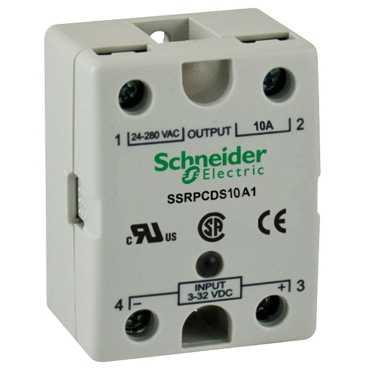

Solid state relæ til panel input 3-32 V DC, output 24-280 V AC, 10A
| Varenr: | SSRPCDS10A1 |
| El nr: | 7522601838 |
| EAN13 nr: | 3606480076343 |
| Pakning: | 1stk |
 |
| [In] rated current | 10 A |
| Ambient air temperature for storage | -40...125 °C |
| Anbefalede temperatur ved betjening | -40...80 °C |
| Belastningsstrøm | 0.15...10 A |
| DV/dt | 500 V/µs off-state at maximum voltage |
| EAN-nummer | 3606480076343 |
| Enhedens korte navn | SSR |
| Faseantal | 1 fase |
| IP kapslingsklasse | 18-22 |
| Kommerciel status | Commercialised |
| Kontaktype og sammensætning | 1 NO |
| Lagerkode | Ikke på lager |
| Lokal indikering | LED grøn til input status |
| Lækstrøm | <= 1 mA off-state |
| Maksimum spænding | 600 V |
| Maximum I²t for fusing | 60 A².s til 8.3 ms |
| Montagevejledning | Panel |
| Mærkning | CE |
| Produktsortiment | Zelio Relay |
| Produkttype | Solid state relæ |
| Reaktionstid | 0.5 cycle turn-off 0.5 cycle turn-on |
| RoHS (date code: YYWW) | Compliant - since 0940 - Schneider Electric declaration of conformity |
| Solid state output type | Zero voltage switching SCR output |
| Spændingsfald | 1.6 V on-state |
| Standarder | UL E258297 CSA LR 40487 IEC 60950-1 IEC 62314 |
| Strømforbruggrænser | 10 mA |
| Styrespænding | 3...32 V DC |
| Stødstrøm | 120 A til 16.6 ms |
| Sustainable offer status | Ikke Green Premium produkt |
| Switching voltage | 3 V DC turn-on 1 V DC turn-off |
| Thermal resitance | 1.48 °C/W |
| Tilspændingsmoment | <= 2.2 N.m til udgang <= 1.1 N.m til indgang |
| Udgangsspænding | 24...280 V AC |
Yderliger oplysninger:
