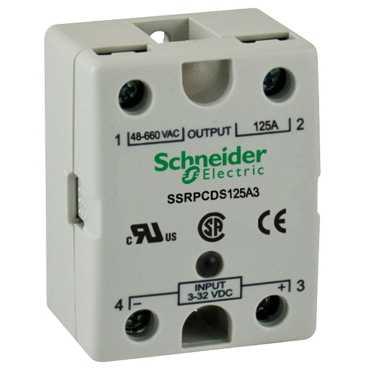

Solid state relæ til panel input 3-32 V DC, output 48-660 V AC, 125A


[In] rated current	125 A
Ambient air temperature for storage	-40...125 °C
Anbefalede temperatur ved betjening	-40...80 °C
Belastningsstrøm	0.25...125 A
DV/dt	500 V/µs off-state at maximum voltage
EAN-nummer	3606480076398
Enhedens korte navn	SSR
Faseantal	1 fase
IP kapslingsklasse	18-22
Kommerciel status	Commercialised
Kontaktype og sammensætning	1 NO
Lagerkode	Ikke på lager
Lokal indikering	LED grøn til input status
Lækstrøm	<= 1 mA off-state
Maksimum spænding	1200 V
Maximum I²t for fusing	12700 A².s til 8.3 ms
Montagevejledning	Panel
Mærkning	CE
Produktsortiment	Zelio Relay
Produkttype	Solid state relæ
Reaktionstid	0.5 cycle turn-off 0.5 cycle turn-on
RoHS (date code: YYWW)	Compliant - since 0940 - Schneider Electric declaration of conformity
Solid state output type	Zero voltage switching SCR output
Spændingsfald	1.7 V on-state
Standarder	UL E258297 CSA LR 40487 IEC 60950-1 IEC 62314
Strømforbruggrænser	10 mA
Styrespænding	4...32 V DC
Stødstrøm	1750 A til 16.6 ms
Sustainable offer status	Ikke Green Premium produkt
Switching voltage	1 V DC turn-off 4 V DC turn-on
Thermal resitance	0.22 °C/W
Tilspændingsmoment	<= 2.2 N.m til udgang <= 1.1 N.m til indgang
Udgangsspænding	48...660 V AC

Yderliger oplysninger: Se venligst SE katalog
