| "antal ""Slaves""" | 0...64 |
| [Us] rated supply voltage | 24 V DC |
| Ambient air temperature for operation | -25...70 °C with derating factor 0...60 °C without derating |
| Ambient air temperature for storage | -40...85 °C |
| Antal adressable I/O moduler | 0...32 per island |
| Antal segmenter | 1 primary, maximum 6 extensions |
| Bredde | 128.3 mm |
| Driftshøjde | <= 2000 m |
| Dybde | 70 mm |
| EAN-nummer | 3595862055123 |
| Electromagnetisk kompatibilitet | Immunity to electromagnetic interference i henhold til IEC 61131-2 |
| Forsyningsspændingsgrænser | 19.2...30 V |
| Forureningsgrad | 2 i henhold til IEC 60664-1 |
| Højde | 40 mm |
| Integreret forbindelse | DeviceNet i henhold til Open DeviceNet Vendors Assoc 8-way female (RS232 port) DeviceNet i henhold til Open DeviceNet Vendors Assoc HE-13 (RS232 port) DeviceNet i henhold til Open DeviceNet Vendors Assoc 5-way male 1 twisted pair (netværk) |
| IP kapslingsklasse | 18-22 i henhold til EN 61131-2 class 1 |
| Kommerciel status | Commercialised |
| Kommunikationsfunktioner | Connection Object (class ID5) DeviceNet Object (class ID3) Island Bus Object (class ID101) |
| Lagerkode | Ikke på lager |
| Mærkning | CE |
| Nominel udgangsstrøm | 0.575 A (60...70 °C) 1.2 A |
| Overspændingskategori | II |
| Product environmental profile | Tilgængelig Download Produktmiljøprofil |
| Productcertificeringer | ATEX Cat 3G CSA C-Tick FM klasse 1 Division 2 UL |
| Produktsortiment | Modicon STB distributed I/O solution |

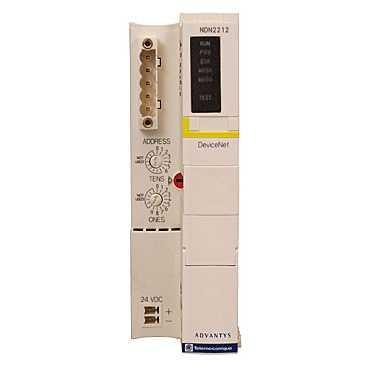

| Produkttype | Standard Network Interface Module |
| REACh | Reference not containing SVHC above the threshold |
| Relativ fugtighed | 95 % på 60 °C without condensation |
| RoHS (date code: YYWW) | Compliant - since 0841 - Schneider Electric declaration of conformity |
| Shockmodstand | 30 gn til 11 ms i henhold til IEC 88 reference 2-27 |
| Status LED | 1 LED gul til test mode 1 LED rød til module error (ERR) 1 LED grøn til power supply (PWR) 1 LED grøn til MNSR 1 LED grøn til MNSG 1 LED grøn til island state (RUN) |
| Strømforbrug | 430 mA til supply circuit |
| Strømforsyningstype | SELV |
| Sustainable offer status | Ikke Green Premium produkt |
| Tilgangsstrøm | >= 700 mA |
| Transmissionsstørrelse | 125...500 kbit/s til en bus-længde på 0...1200 m |
| Udgangsimpedans | <= 0.05 Ohm på 100000 kHz |
| Udgangsspænding | 5.25 V DC (tolerance: +/- 0.21 %) til logic bus |
| Vibrationsmodstand | 5 gn (f = 58...150 Hz) til 35 x 15 mm symmetrical DIN rail 3 gn (f = 58...150 Hz) til 35 x 7.5 mm symmetrical DIN rail +/-0.35 mm (f = 10...58 Hz) |
