| [In] rated current | 10 A |
| Ambient air temperature for operation | 0...45 °C without current derating > 45...< 55 °C with current derating of 2 % per °C |
| Ambient air temperature for storage | -25...70 °C |
| Bredde | 130 mm |
| Driftshøjde | 1000...3000 m with current derating 1 % per 100 m <= 1000 m without current derating |
| Dybde | 90 mm |
| EAN-nummer | 3389118066021 |
| Elektrisk isolationsklasse | Klasse F |
| Elektrisk tilslutning | Terminal 2.5 mm2 / AWG 12, 0.4...0.6 N.m |
| Faseantal | Tre faset |
| Forureningsgrad | 2 i henhold til EN 50178 |
| Højde | 155 mm |
| Induktansværdi | 4 mH |
| IP kapslingsklasse | 18-22 (terminaler) IP00 (choke) |
| Kommerciel status | Commercialised |
| Kompatibilitet | ATV32HU40N4 linie blokkerer - 1 per drive ATV32HU30N4 linie blokkerer - 1 per drive ATV32HU22N4 linie blokkerer - 1 per drive ATV32HU40N4 motor choke - 1 per drive ATV32HU30N4 motor choke - 1 per drive ATV32HU22N4 motor choke - 1 per drive ATV71HU40S6X li |
| Kompatibilitet | Variable speed drive ATV310 motor : 4 kW - motor choke - 1 per drive Variable speed drive ATV310 motor : 3 kW - motor choke - 1 per drive Variable speed drive ATV310 motor : 2.2 kW - motor choke - 1 per drive Variable speed drive ATV310 motor : 3 kW - lin |
| Krybestrækning | 11.5 mm i henhold til IEC 60664 |
| Lagerkode | På lager |
| Luftafstand | 5.5 mm i henhold til IEC 60664 |
| Max current | 1.65 x nominal current til 60 s |
| Miljøbestemte kendetegn | 3S1 i henhold til IEC 721-3-3 3C2 i henhold til IEC 721-3-3 3B1 i henhold til IEC 721-3-3 |
| Product specific application | Reduction of overvoltages at motor terminals Reduction of current harmonics |
| Produktspecifik applikation | Reduction of overvoltages at motor terminals Reduction of current harmonics |

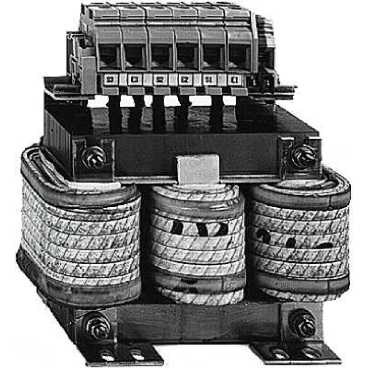

| Produkttype | Line/motor choke |
| Reguleringskompatibilitet | Altivar 12 Altivar 312 Altivar 61 Altivar 71 Lexium 05 Altivar 32 Altivar 31C Altivar 312 Solar |
| Reguleringskompatibilitet | Altivar 12 Altivar 312 Altivar 61 Altivar 71 Lexium 05 Altivar 32 Altivar 31C Altivar 312 Solar Altivar Easy 310 |
| Relativ fugtighed | <= 95 % |
| Shockmodstand | 15 gn til 11 ms i henhold til IEC 60068-2-27 |
| Spændingsfald ved mærkebelastning | 3...5 % |
| Standarder | EN 50178 IEC 60076 (with HD398) VDE 0160 level 1 |
| Stock Code | On stock |
| Sustainable offer status | Ikke Green Premium produkt |
| Sustainable offer status | Not Green Premium product |
| Termisk tab | 65 W |
| Tilslutningsfrekvens | 50...60 Hz |
| Vibrationsmodstand | 1.5 mm peak to peak (f = 3...13 Hz) i henhold til IEC 60068-2-6 1 gn (f = 13...200 Hz) i henhold til IEC 60068-2-6 |
| Vægt | 3 kg |
