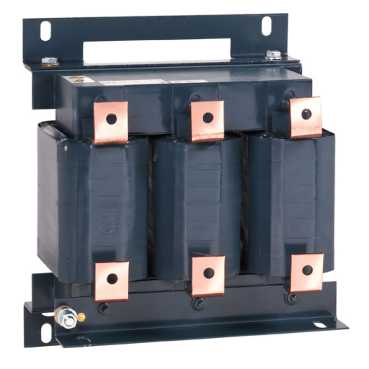

AC chokes 3 poler 100 A ATV61/71
| Varenr: | VW3A4556 |
| El nr: | 7565706224 |
| EAN13 nr: | 3389118066045 |
| Pakning: | 1stk |
 |
| [In] rated current | 107 A |
| Ambient air temperature for operation | 0...45 °C without current derating > 45...< 55 °C with current derating of 2 % per °C |
| Ambient air temperature for storage | -25...70 °C |
| Bredde | 270 mm |
| Driftshøjde | 1000...3000 m with current derating 1 % per 100 m <= 1000 m without current derating |
| Dybde | 180 mm |
| EAN-nummer | 3389118066045 |
| Elektrisk isolationsklasse | Klasse F |
| Elektrisk tilslutning | Rør ledninger, Ø = 6.5 mm |
| Faseantal | Tre faset |
| Forureningsgrad | 2 i henhold til EN 50178 |
| Højde | 210 mm |
| Induktansværdi | 0.3 mH |
| IP kapslingsklasse | IP00 (terminaler) IP00 (choke) |
| Kommerciel status | Commercialised |
| Kompatibilitet | ATV71WD55N4 - line choke - 1 per drive ATV71WD45N4 - line choke - 1 per drive ATV71WD37N4 - line choke - 1 per drive ATV71WD30N4 - line choke - 1 per drive ATV71HD90Y - line choke - 1 per drive ATV71HD55Y - line choke - 1 per drive ATV71HD55N4 - line chok |
| Krybestrækning | 11.5 mm i henhold til IEC 60664 |
| Lagerkode | Ikke på lager |
| Luftafstand | 5.5 mm i henhold til IEC 60664 |
| Max current | 1.65 x nominal current til 60 s |
| Miljøbestemte kendetegn | 3S1 i henhold til IEC 721-3-3 3C2 i henhold til IEC 721-3-3 3B1 i henhold til IEC 721-3-3 |
| Produktspecifik applikation | Reduction of overvoltages at motor terminals Reduction of current harmonics |
| Produkttype | Linie blokkerer |
| Reguleringskompatibilitet | Altivar 61 Altivar 71 |
| Relativ fugtighed | <= 95 % |
| RoHS (date code: YYWW) | Compliant - since 0801 - Schneider Electric declaration of conformity |
| Shockmodstand | 15 gn til 11 ms i henhold til IEC 60068-2-27 |
| Spændingsfald ved mærkebelastning | 3...5 % |
| Standarder | EN 50178 IEC 60076 (with HD398) VDE 0160 level 1 |
| Sustainable offer status | Ikke Green Premium produkt |
| Termisk tab | 260 W |
| Tilslutningsfrekvens | 50...60 Hz |
| Vibrationsmodstand | 1.5 mm peak to peak (f = 3...13 Hz) i henhold til IEC 60068-2-6 1 gn (f = 13...200 Hz) i henhold til IEC 60068-2-6 |
| Vægt | 16 kg |
Yderliger oplysninger:
Se venligst SE katalog©Schneider Electric A/S 2025
